2011 款雪铁龙世嘉刮水器偶尔自动工作

检修描述：一辆2011款雪铁龙世嘉，搭载1.6 L发动机，累计行驶里程约为19.8万km。车主反映，该车刮水器偶尔会自动工作，且前照灯偶尔会自动点亮。

故障检测：接车后试车发现，除了上述故障现象以外，当用遥控器解锁时，刮水器偶尔会工作几下。用故障检测仪检测，读得多个故障代码，但均与故障现象无明显关联；尝试读取智能控制盒（BSI1）和发动机室熔丝盒（PSF1）的数据流，发现诊断设备不支持；进入“带固定中央控制开关的多功能转向盘”系统，读取数据流，发现故障出现时，“雨刮开关按钮控制”显示为“未激活”，正常。

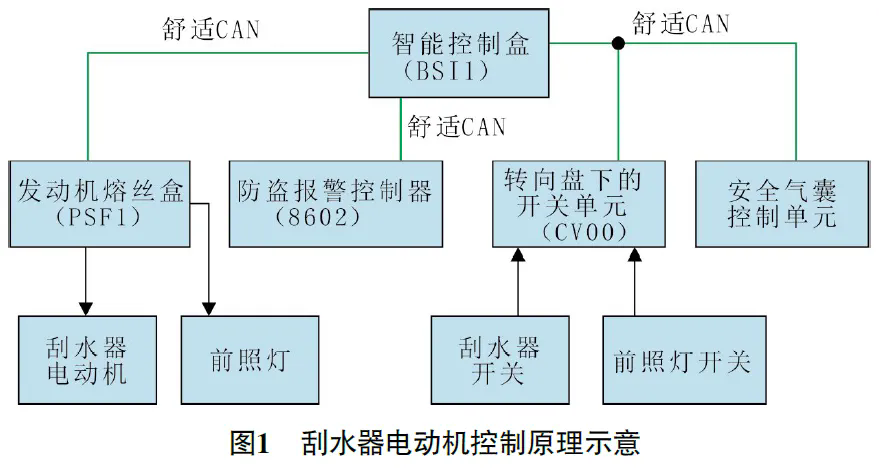

由图1可知，转向盘下的开关单元（CV00）接收到刮水器开关（与CV400集成一体）信号后，通过舒适CAN总线将其传递至PSF1，然后PSF1控制内部继电器吸合，为刮水器电动机供电，刮水器电动机开始工作。

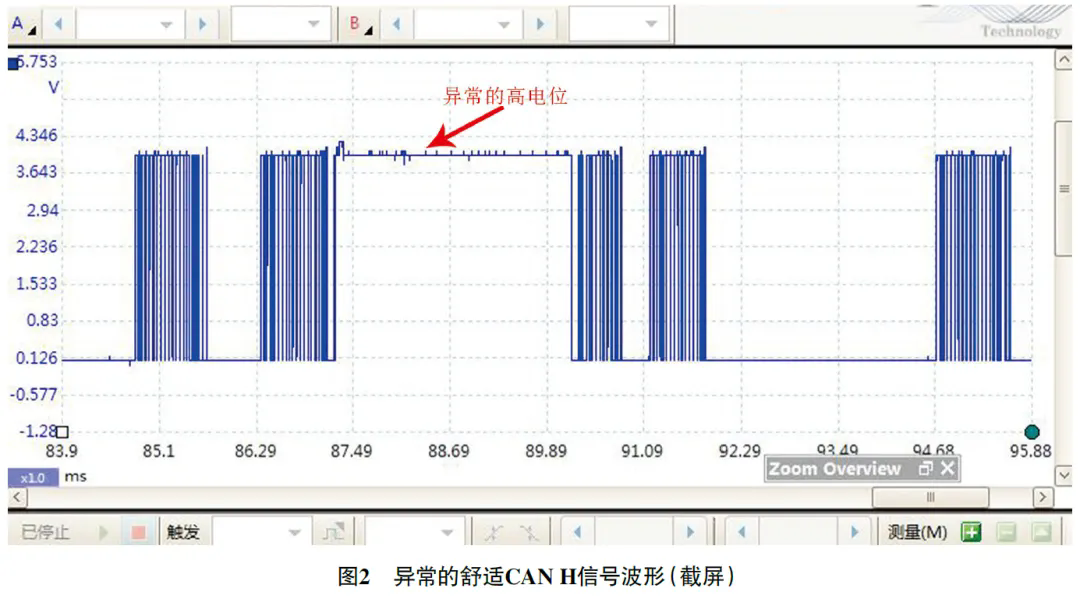

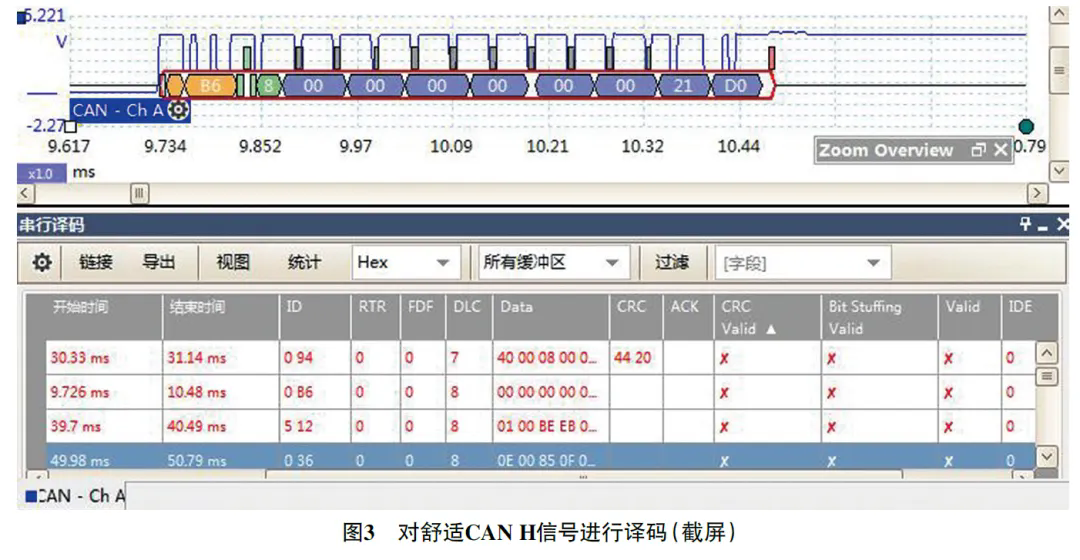

经过反复测试发现，脱开CV400 导线连接器后，刮水器电动机会进入间歇工作模式。分析认为，这是正常现象，启用了安全行车应急工作模式。使用pico示波器测量舒适CAN H信号波形（图2），发现信号上偶尔会出现异常的高电位；对信号进行译码（图3），发现只要异常的高电位出现，对应的报文就存在错误，且出现错误的报文ID有多个。

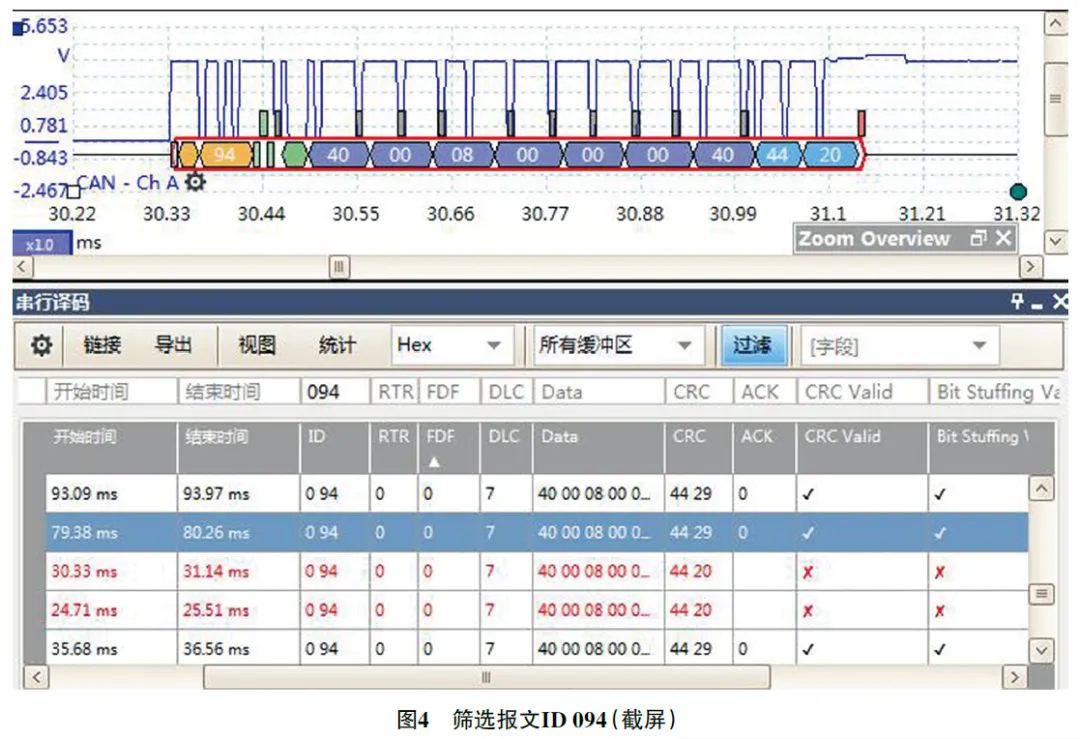

对比脱开CV00导线连接器前后报文ID数量的变化，发现报文ID 094是由CV00发出的。筛选报文ID 094（图4），发现该报文偶尔异常（红色报文异常，黑色报文正常），且均是由异常的高电位引起的。

分析认为，由于CV00通过舒适CAN总线发送的报文偶尔异常，导致PSF1无法接收刮水器开关及前照灯开关信号，为保证行车安全，PSF1控制刮水器电动机和前照灯进入应急工作模式。

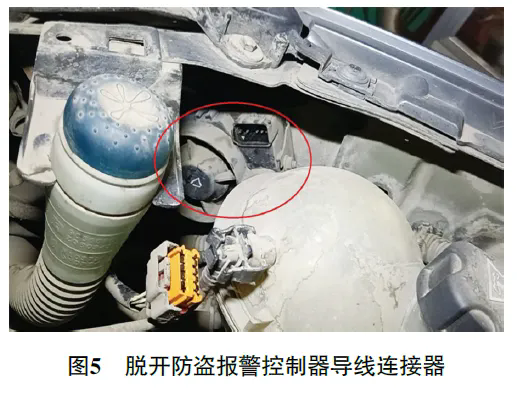

那么舒适CAN总线上异常的高电位是什么引起的呢？根据经验初步排除舒适CAN总线虚接、断路、短路的可能，推断CV00损坏或舒适CAN总线上的其他控制单元损坏。依次脱开舒适CAN总线上控制单元的导线连接器，当脱开发动机室右前照灯后方的防盗报警控制器（图5）导线连接器后，舒适CAN总线上异常的高电位未再出现，且故障现象也未再出现，由此推断防盗报警控制器损坏。

故障检测：更换防盗报警控制器后试车，故障现象未再出现，故障排除。
