马自达CX-4仪表板上没有任何显示

检修描述：一辆行驶里程约3.6万km、搭载2.0L发动机和6挡手自一体变速器的2018年马自达CX-4运动型多功能车。用户反映：该车可以正常行驶，但仪表板上没有任何显示。

故障检测：维修人员试车发现，仪表只显示门灯和防盗指示灯，车辆可以正常行驶。用IDS故障诊断仪检测，在空调系统控制单元中发现故障码“U0155—与仪表组的通信错误”；在电子驻车制动系统控制单元中存在故障码“U300A—点火开关状态不匹配”；在前车身控制单元存在故障码“U 015.5—与仪表盘的通信错误”；气囊系统控制单元存在“B00D2—发送到安全气囊系统报警信号灯的无效信号”。对CAN网络测试发现，仪表（IC）通讯失败。

根据故障现象及检测结果分析，该车故障的可能原因有：仪表（IC）故障；仪表电源故障；仪表搭铁故障。

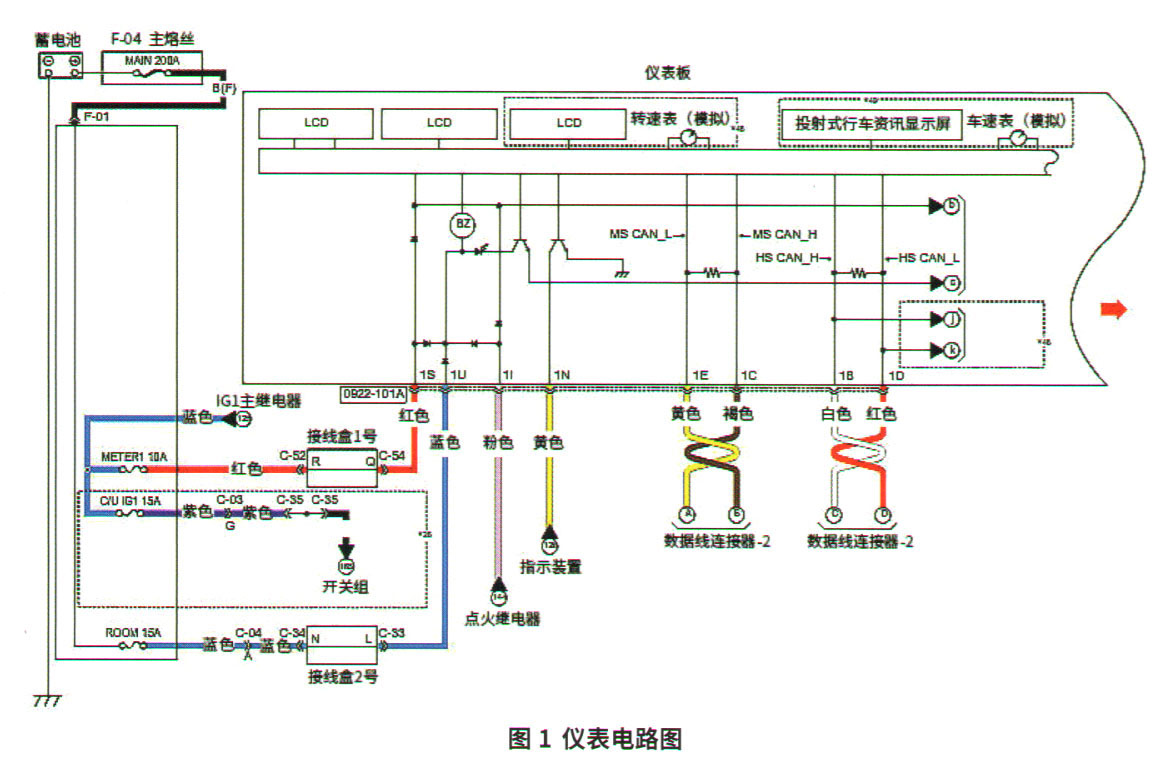

由于仪表通讯失败，首先针对仪表供电进行检查。通过查找电路图得知（图1），仪表通过METER1 10 A以及ROOM 15 A的熔丝供电。

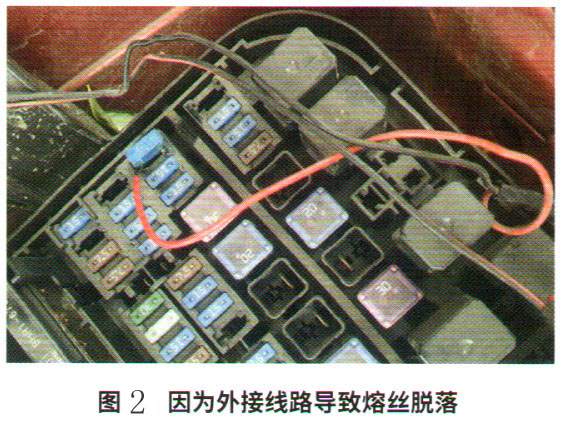

检查发现有外加设备在METER1 10 A熔丝处取电，该熔丝的1个端子已经脱离熔丝插座（图2），导致无法为仪表供电。

故障排除：将熔丝重新安装，试车故障排除。
