2020 款比亚迪秦EV一键启动开关故障导致低压不上电

检修描述：2020款比亚迪秦EV无钥匙进入功能正常。踩下制动踏板，遥控钥匙指示灯正常闪烁；继续按下一键启动开关，仪表不亮，低压无法上电，仪表上的钥匙故障指示灯闪烁。松开制动踏板，单独按下一键启动开关，遥控钥匙指示灯没有闪烁。

故障检测：用故障检测仪检测，无故障代码存储。分析认为，踩下制动踏板，遥控钥匙指示灯正常闪烁，说明“制动灯开关→BCM→keyless-ECU→室内天线→钥匙”工作正常；而单独按下一键启动开关，遥控钥匙指示灯不能闪烁，说明“一键启动开关→BCM→keyle ss-ECU→室内天线→钥匙”工作异常。两者比对，说明BCM没有接收到正确的一键启动开关信号，推测可能的故障原因有：一键启动开关自身故障；一键启动开关线路故障；BCM内部故障。为此，笔者做了如下检测。

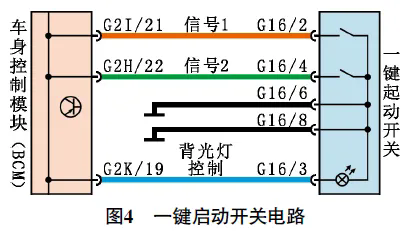

（1）结合相关电路（图4），按下一键启动开关，测量BCM端子G2I/ 21、G2I/22与车身搭铁之间的电压，均为蓄电池电压，不正常（正常情况下应从蓄电池电压变为0 V）。

（2）按下一键启动开关，测量一键启动开关端子G16/2、G16/4与车身搭铁之间的电压，均为蓄电池电压，不正常（正常情况下应从蓄电池电压变为0 V）。

（3）按下一键启动开关，测量一键启动开关端子G16/6、G16/8与车身搭铁之间的电压，为蓄电池电压，不正常（正常情况下应为0 V）。

（4）脱开一键启动开关导线连接器，用万用表电阻挡依次测量导线连接器端子6、端子8与车身搭铁之间的电阻，均为∞，不正常（正常情况下应为0 Ω），说明一键启动开关搭铁线断路。

故障排除：修理断路的一键启动开关搭铁线，系统恢复正常。

维修小结：由于一键启动开关搭铁线路断路，导致BCM无法接收到一键启动开关信号，所以不会启动低压上电流程。
