检修描述:一辆2021款领跑T03,搭载型号为TZ180XSL P T03B的驱动电机,累计行驶里程约为1万km,因交流慢充功能失效而进店检修。

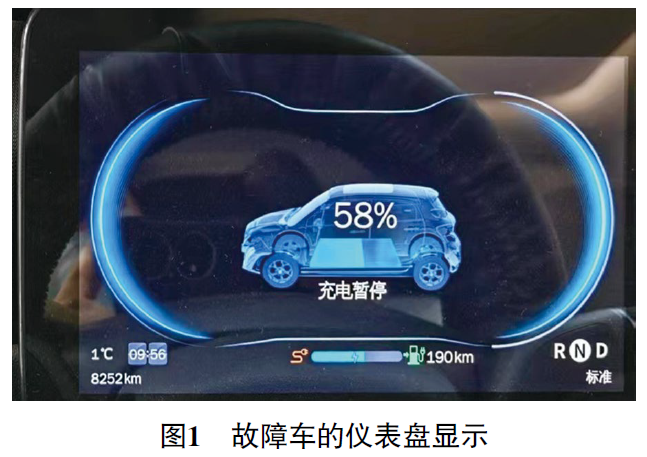

故障检测:接车后首先试车,使用交流充电枪对车辆进行充电,仪表盘显示“充电暂停”(图1)。

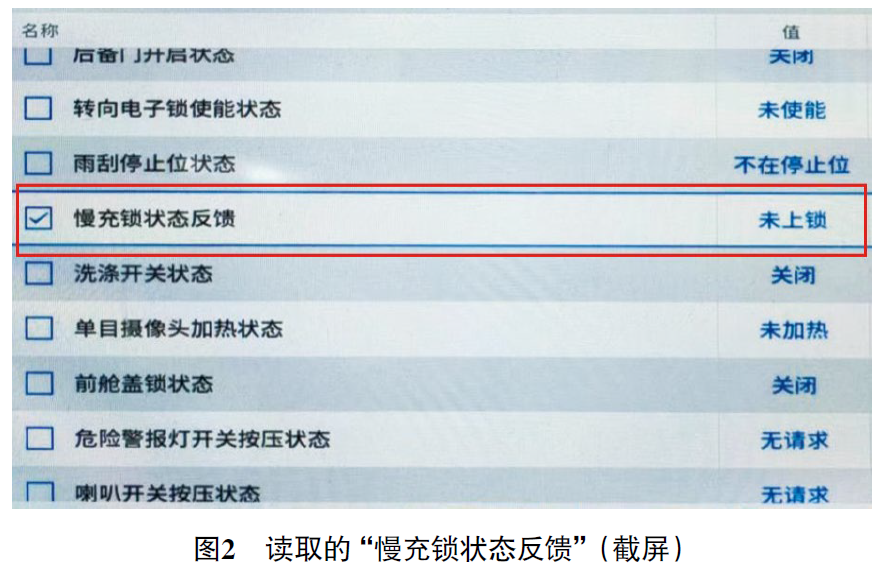

尝试使用该交流充电枪对另外一辆车充电,充电正常。至此,排除交流充电枪存在故障的可能。用故障检测仪检测,系统无相关故障代码存储。插上交流充电枪,读取整车控制器(VCU)数据流,发现“整车工作模式”显示为充电模式,正常;“慢充锁状态反馈”显示为“未上锁”(图2),不正常。
根据上述检查,初步判断交流充电口存在异常。对交流充电枪进行插枪、拔枪操作,发现交流充电枪可以锁止和解锁,说明交流充电枪枪头锁工作正常。

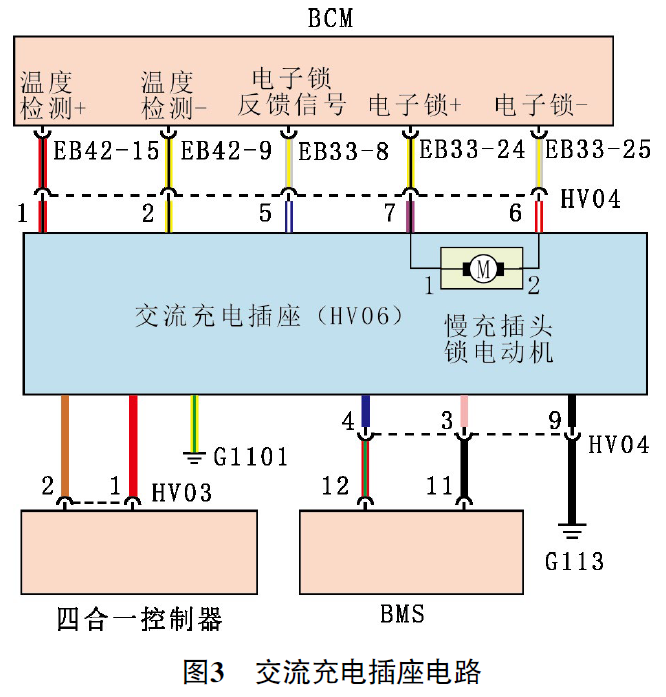

查阅相关电路(图3),交流充电插座上共有7个端口,分别为端口CP(控制引导端口)、CC(充电连接确认端口)、N(中线端口)、PE(保护接地端口)、L1(交流电源端口)、L2(空端口)、L3(空端口)。
此外,交流充电插座内部还集成有温度传感器和慢充插头锁电动机。温度传感器用来检测充电时交流充电口温度;慢充插头锁电动机用来对交流充电枪进行锁止或解锁,并通过电子锁反馈信号线将电子锁的状态反馈给车身控制模块(BCM)。根据上述对图3的分析,结合该车的故障现象,判断电子锁反馈信号线或其相关部件有问题。
结合图3,在交流充电枪解锁状态下,用万用表电阻挡测量导线连接器HV04端子5(电子锁反馈信号端子)与车身搭铁之间的电阻,为∞;在交流充电枪锁止状态下,测得端子5与车身搭铁之间的电阻为0 Ω,说明电子锁反馈信号是正常的。

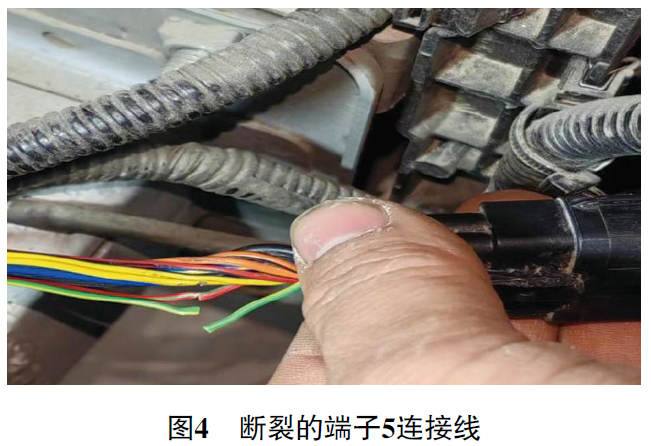

怀疑导线连接器HV04与BCM之间的线路有问题,剥开两者之间的线路进行检查,发现在靠近导线连接器HV04的地方有被砸过的痕迹,且端子5连接线已经断裂(图4),其他几根导线也有不同程度的损伤。
故障排除:修复受损的线路,使用交流充电枪对车辆进行充电,充电恢复正常。用故障检测仪读取VCU数据流,发现“慢充锁状态反馈”由之前的“未上锁”变为“上锁”,至此故障排除。
