2018 款东风风神AX7 发动机怠速抖动、加速无力

检修描述：一辆2018款东风风神AX7，搭载10UF01发动机，累计行驶里程约为5.3万km。该车因发动机怠速抖动、加速无力及发动机故障灯异常点亮而进厂维修，维修人员用故障检测仪检测，提示气缸3失火；与其他气缸对调点火线圈和火花塞后试车，依旧提示气缸3失火；测量气缸3的气缸压力，正常；与其他气缸对调喷油器后试车，故障依旧，于是向笔者请求技术支持。

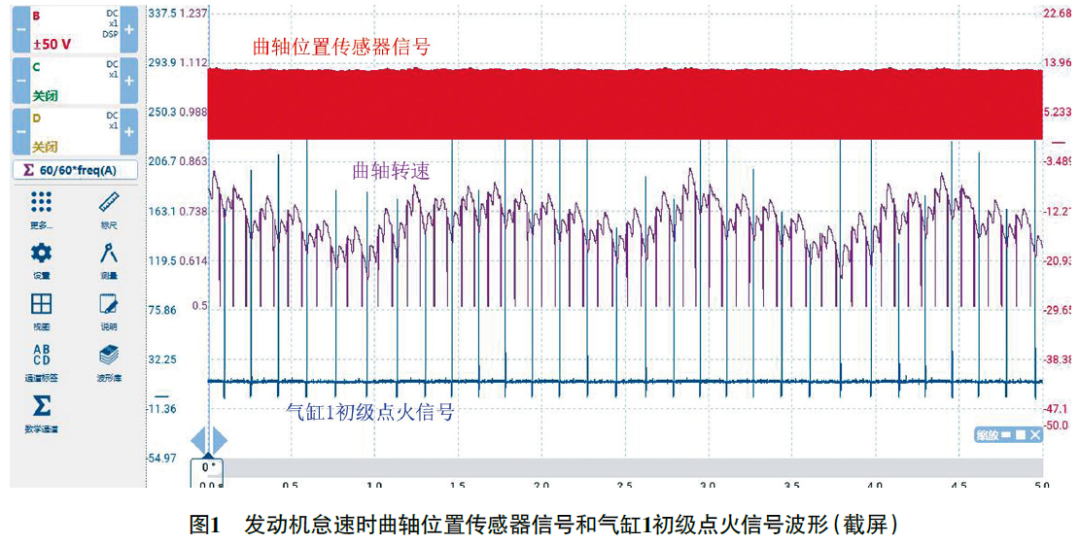

故障检测：用故障检测仪检测，发动机控制单元中存储有故障代码“P1339-00 燃烧率（冲击催化转换器）：催化转换器损坏，检测到气缸3失火”。用pico示波器测量曲轴位置传感器信号和气缸1初级点火信号波形，并利用数学通道功能对曲轴位置传感器信号进行频率计算，从而得到曲轴转速信号波形。发动机怠速时测得的相关波形如图1所示，可以发现曲轴转速波动明显；局部放大波形（图2），分析可知，气缸1、气缸3及气缸4点火后曲轴转速都有1次明显的提升，而气缸2点火后曲轴转速不升反降，这说明气缸2完全失火。

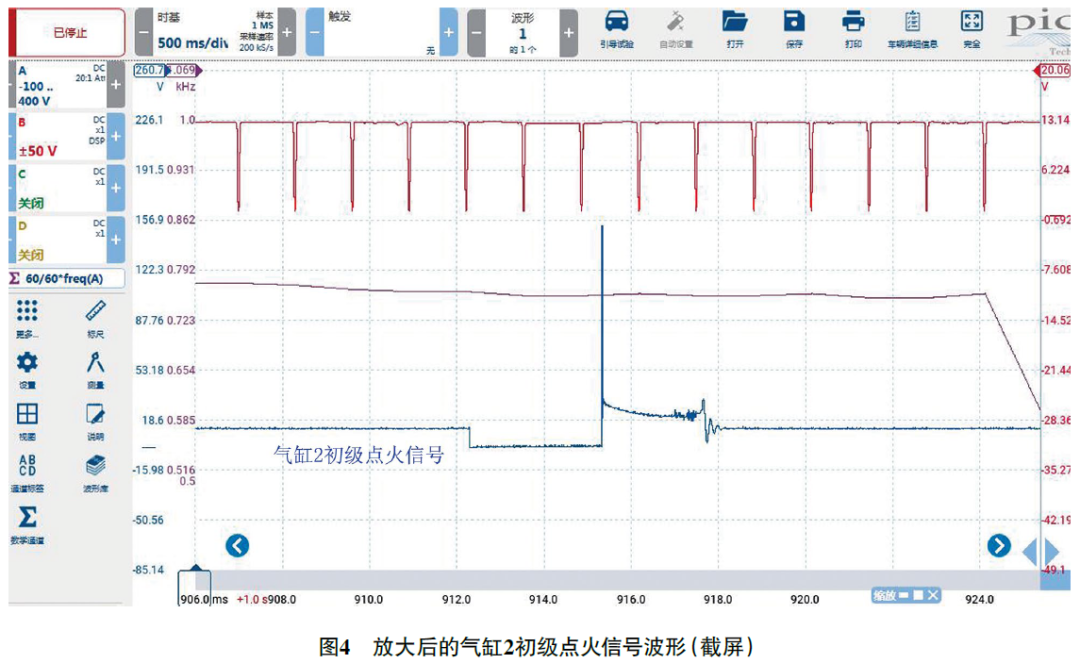

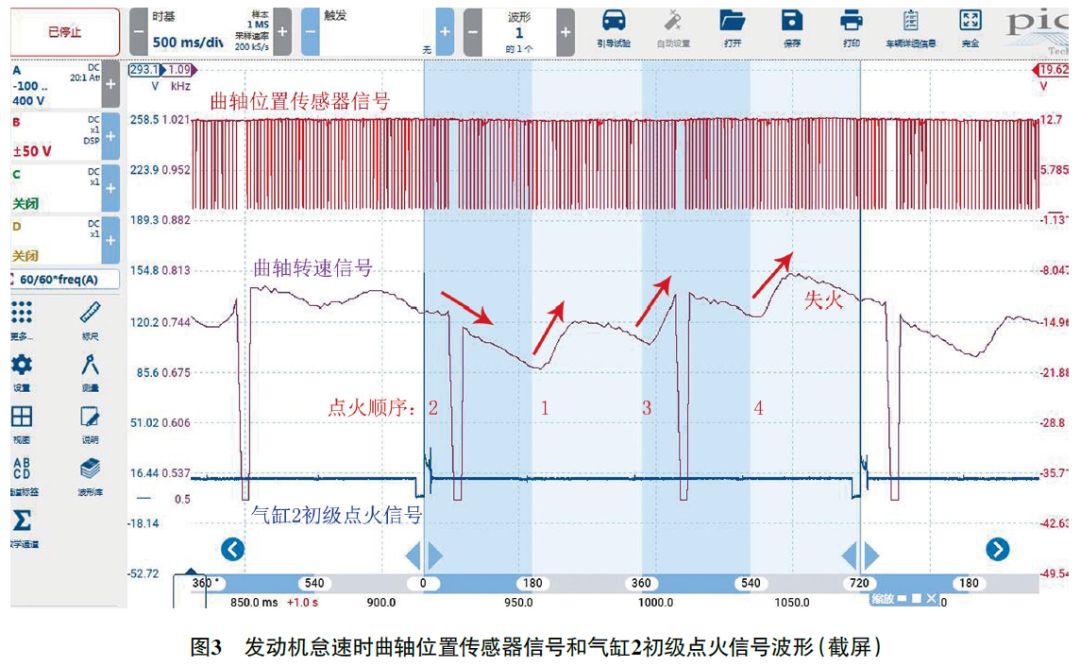

测量气缸2初级点火信号（图3），再次验证气缸2点火后曲轴转速不升反降；放大气缸2初级点火信号（图4），波形正常，排除点火方面存在故障的可能。

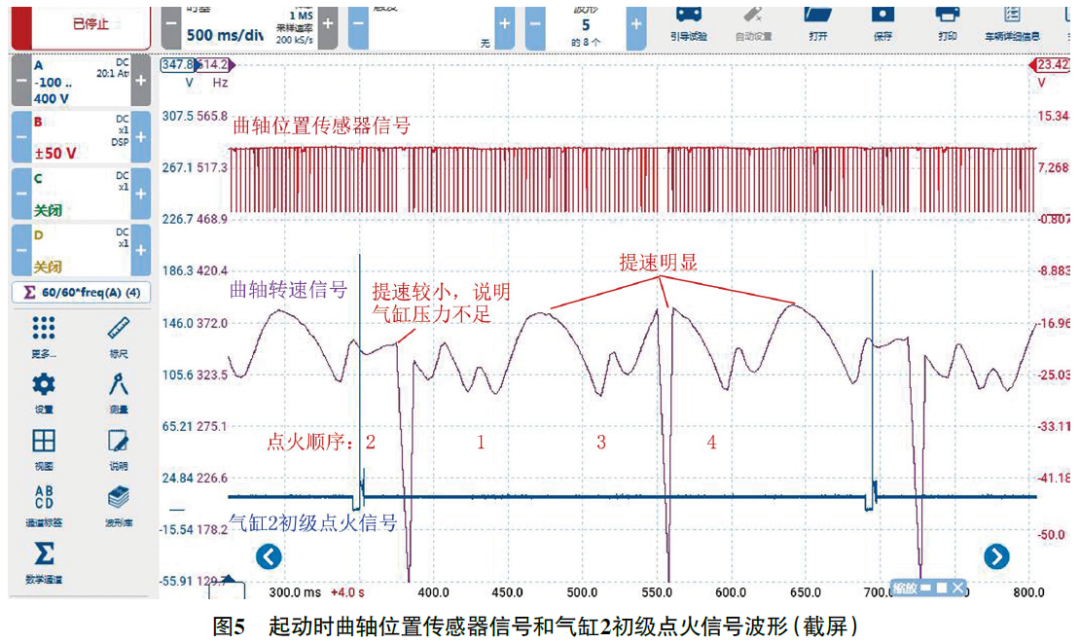

脱开所有点火线圈的导线连接器，测量起动时的相关波形（图5），发现气缸1、气缸3和气缸4点火后曲轴转速都有1次明显的提升，而气缸2点火后曲轴转速提升很小，说明气缸2做功行程时压缩气体施加给活塞的推力较小，间接反映气缸2的气缸压力不足。

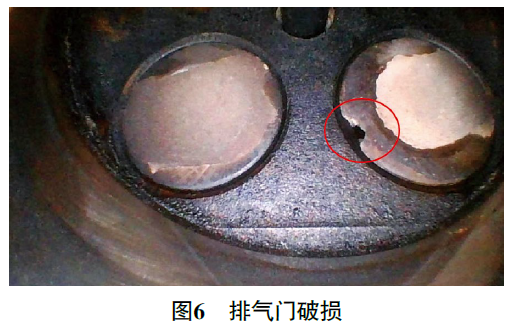

用内窥镜检查气缸2，发现排气门破损（图6）。由此推断气缸2的排气门破损，导致气缸压力不足、气缸失火。

故障排除：更换气缸2的排气门后试车，发动机工作正常，故障排除。

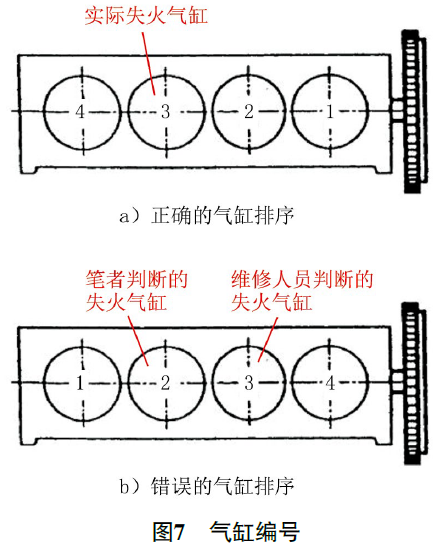

维修小结：为什么故障代码提示气缸3失火，而最终诊断结果却是气缸2失火呢？难道是故障代码提示错误？其实该车确实是气缸3失火。与同行交流得知，该车发动机的气缸编号有些特别！靠近飞轮侧的气缸才是气缸1（图7a），而之前的维修人员和笔者都错误地以为靠近传动带侧的气缸是气缸1（图7b）。

由于气缸顺序弄错了，之前的维修人员误把气缸2当成气缸3进行检修，所以未能找到故障点；而笔者利用示波器进行诊断，即使也把气缸顺序弄错了，但是能够找到真正失火的气缸！
