2017款宝骏560阅读灯不亮

检修描述：一辆2017款宝骏560，搭载LL5发动机，累计行驶里程约为4万km，因车内阅读灯不亮而进厂检修。

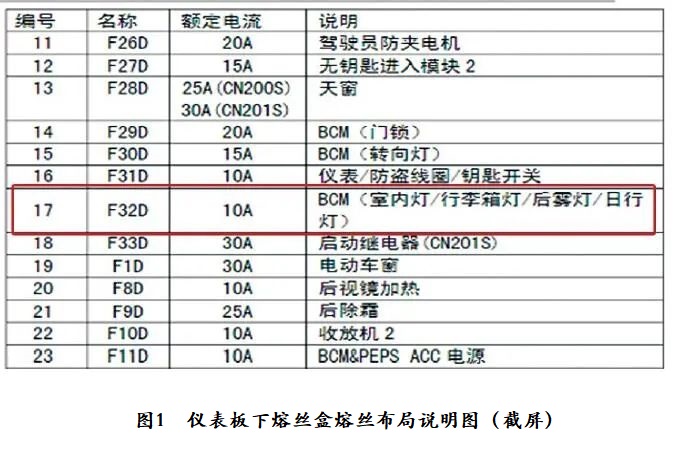

故障检测：接车后首先试车，发现该车除了车内阅读灯不能点亮外，位置灯、牌照灯、车内按键背景灯等都不能点亮。查阅相关电路得知，上述灯光均由车身控制模块（BCM）控制。根据维修手册上的仪表板下熔丝盒熔丝布局说明图（图1），检查BCM的供电熔丝F32D（10 A，负责给室内灯、行李厢灯、后雾灯、日行灯供电）及BCM的其他相关供电熔丝，均未发现熔丝熔断。结合该车故障现象，维修人员决定从室内阅读灯及其线路着手检查。

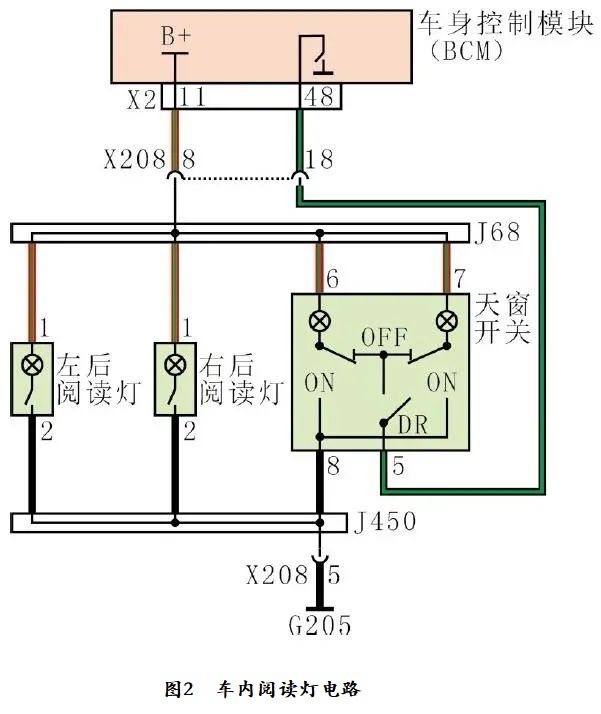

查阅相关电路（图2），脱开天窗开关导线连接器，接通点火开关，用万用表依次测量天窗开关导线连接器端子6、端子7的电压（即前部阅读灯的供电电压），均为0.2 V，不正常（正常情况下，前部阅读灯的供电电压应为12 V）。

断开点火开关，脱开BCM导线连接器X2，依次测量BCM导线连接器X2端子11与天窗开关导线连接器端子6、端子7之间线路的电阻，均为0.8 Ω，正常，且对搭铁不存在短路故障。根据上述检查结果，初步判断BCM及其供电线路存在故障。

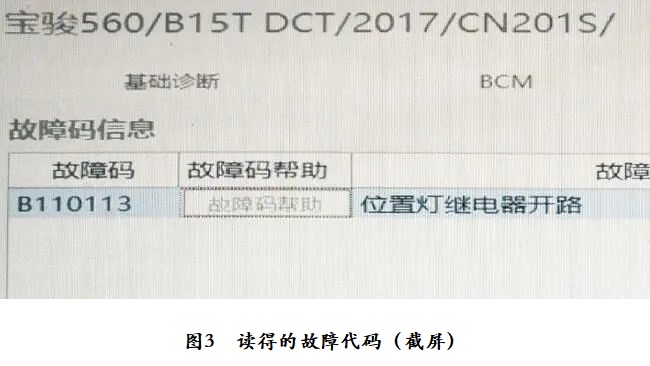

继续用故障诊断仪（VDS）进行检测，在BCM内存储有当前故障代码“B110113 位置灯继电器断路”（图3）。

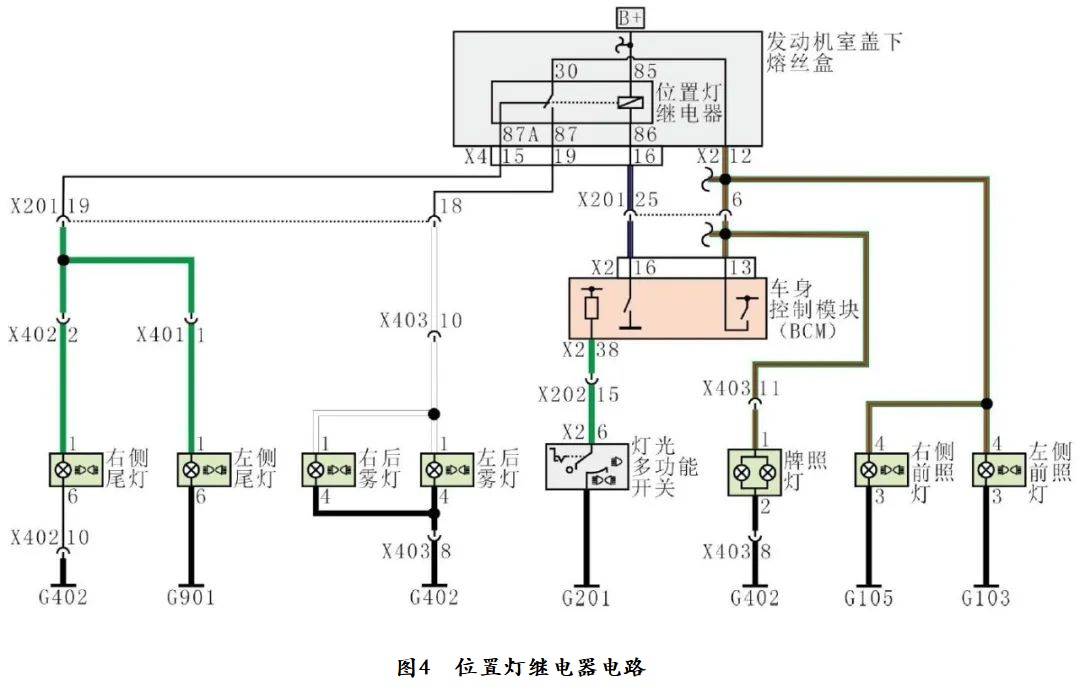

记录并尝试清除故障代码，故障代码无法清除。查阅相关电路（图4）得知，位置灯继电器的控制电路部分，由BCM控制搭铁，其执行部分电路的电源也是由BCM控制的。

接通点火开关，接通灯光多功能开关，车辆的远、近光及前雾灯均能够点亮，说明BCM能够接收到灯光多功能开关的信号。测量位置灯继电器端子30的电压，为0 V，不正常（正常情况下，应为蓄电池电压）。拔下位置灯继电器，用导线给位置灯继电器座端子30供电（跨接线中需串联1个10 A熔丝），牌照灯及前位置灯点亮；给位置灯继电器座端子87A供电，后位置灯也能点亮。综合上述检查，判断位置灯继电器执行部分电路的电源出现故障，推测可能的故障原因有：BCM内部驱动电路故障；BCM的供电线路故障。

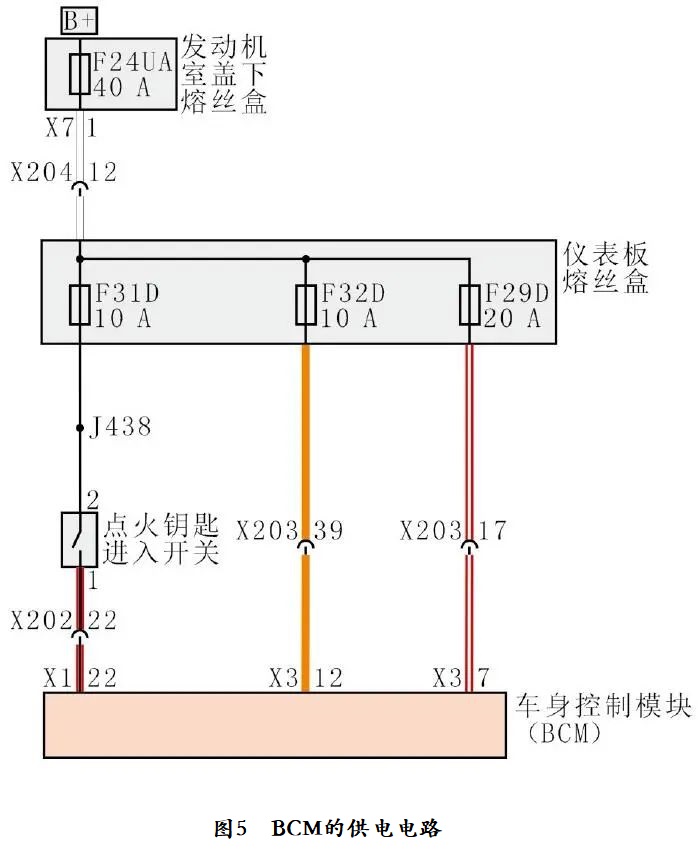

查阅相关电路（图5），结合图1仪表板下熔丝盒熔丝的说明，决定先检查熔丝F32D给BCM的供电线路。

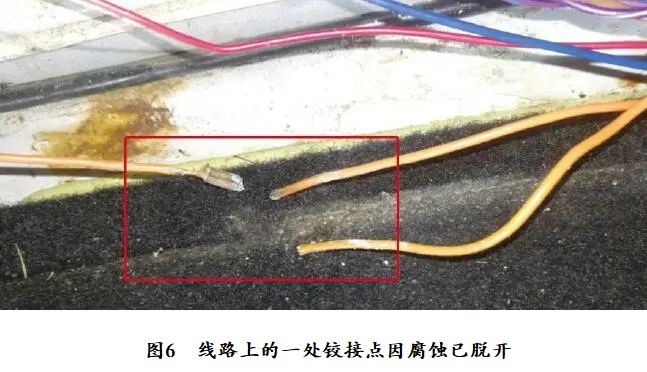

用万用表测量BCM导线连接器X3端子12的电压，为0.12 V，不正常。顺着此段线路往上游检查，测量导线连接器X203端子39的电压，为12.5 V，正常。断开点火开关，脱开导线连接器X203和BCM导线连接器X3，用万用表电阻挡测量导线连接器X203端子39与BCM导线连接器X3端子12之间线路的电阻，为∞，由此判断此段线路存在断路。一段一段地拨开线束外侧包裹的绝缘胶带进行检查，发现线路上的一处铰接点因腐蚀已脱开（图6）。

故障排除：用U形铜夹将脱开的导线铰连接在一起，使用热缩胶管进行包裹，然后进行试车，上述灯光均能正常点亮，至此故障排除。
