江淮和悦RS小灯自动熄灭、中控不能自动落锁检修

检修描述：一辆行驶里程约1000km的江淮和悦RS。该车在打开小灯的状态下，无论点火开关是打开还是关闭，只要把左前门打开，小灯就自动熄灭；同时在车速为40km/h时，中控门锁不能自动落锁。

 故障检测：通过电路图分析故障原因可能为：

1.BCM故障；

2．组合开关故障；

3．小灯继电器故障；

4．相关线路故障；

5．其它元件故障。

查阅和悦RS小灯控制部分电路图，如图1所示。

根据电路图分析小灯继电器的线圈端，一端通过F6 50A的保险丝与电源相连。另一端由BCM根据组合灯开关、自动灯光传感器及点火开关等输入信号来控制13/M36端子接通和断开。

反复试验故障现象，打开小灯挡或是灯光自动挡，小灯点亮，此时打开左前门小灯就会自动熄灭，而其它车门打开时都不会出现这种故障现象，关闭小灯开关后再重新打开，小灯仍能重新点亮。该车无论在启动状态下还是在钥匙拔出的状态下，这种故障现象都会出现。

经过上述反复试验，可排除小灯继电器还有小灯线路的故障。问题出在BCM控制，只要知道BCM控制小灯熄灭的哪一个信号出了问题，就可以找到故障点了；与新车对比，打开小灯开关，当点火开关在打开状态，不论车门是关闭还是打开，小灯都不会熄灭；当拔出点火钥匙时，小灯马上熄灭。

经分析可知故障与点火开关的输入信号有关。和悦RS点火开关上有一个钥匙插入开关，其作用为：

1．遥控器接收的控制。当钥匙处在插入状态时，BCM对遥控指令不做反应。钥匙插入后，触点导通，BCM的11 / M37接收到高电位信号，认为是钥匙插入，此时对接收的遥控指令不动作；钥匙拔出后，触点断开，BCM的11 / M37接收到低电位信号后，认为是钥匙已拔出，此时对接收的遥控指令动作。如图2所示。

2．小灯自动熄灭控制。小灯开关没有关闭，钥匙拔出后，打开驾驶员侧车门后，BCM控制小灯自动熄灭。防止小灯人走后忘记关闭产生放电。

3．40km/h落锁、解锁控制，钥匙插入状态时，BCM启动40km/h落锁功能。40km/h落锁控制的条件：（1）40km/h的车速信号；（2）钥匙开关在插入状态（即导通状态）。如果钥匙插入开关失效，当钥匙插入后，是断开状态时（即低电位），BCM此时认为钥匙没有插入，BCM则不启动40km/h落锁功能。

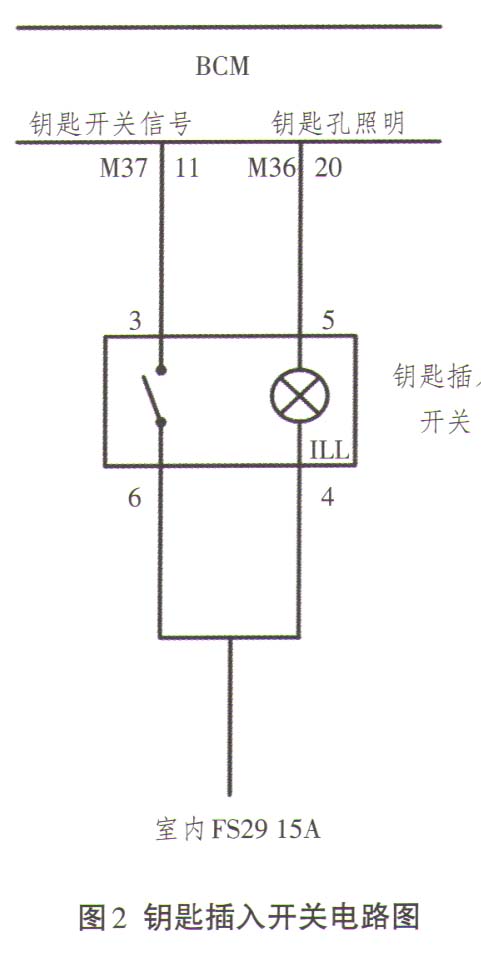

查找钥匙插入开关电路图，如图2所示。用万用表检查钥匙插入开关11/M37端子信号电压，无论是钥匙插入还是拔出，插入开关都没有信号输出。所以BCM就误认为是已经满足了小灯熄灭的条件，只要门一打开就控制小灯熄灭。

故障排除：更换点火开关，故障排除，且试车发现到40km/h以上的时候，中控能自动落锁了，钥匙拔出的时候能解锁了。
