丰田RAV4空调不制冷故障检修

检修描述：一辆配置2.4L发动机的2009年丰田RAV4自动豪华导航版。客户反映：之前在我店做完保养后，出现空调不制冷，于是将车开到我店检查（客户确认在保养前空调制冷效果很好）。

故障检测：技师在接到车后，同客户一起故障确认，问诊。

按下空调开关AUTO键，将温度调到最低，确认出风口吹出来的是自然风，没有一丝凉意。

与客户沟通得知，前几天来保养的路上制冷效果还是很好，保养完回家就发现空调异常，客户认为是维修技师把空调弄坏了。

导致不制冷的原因：

（1）缺少氟利昂或管路压力太局；

（2）压缩机故障不工作；

（3）散热风扇不工作或冷凝器太脏；

（4）线路或控制系统故障。

首先接上空调压力表，启动发动机，打开自动空调，温度调至最低。

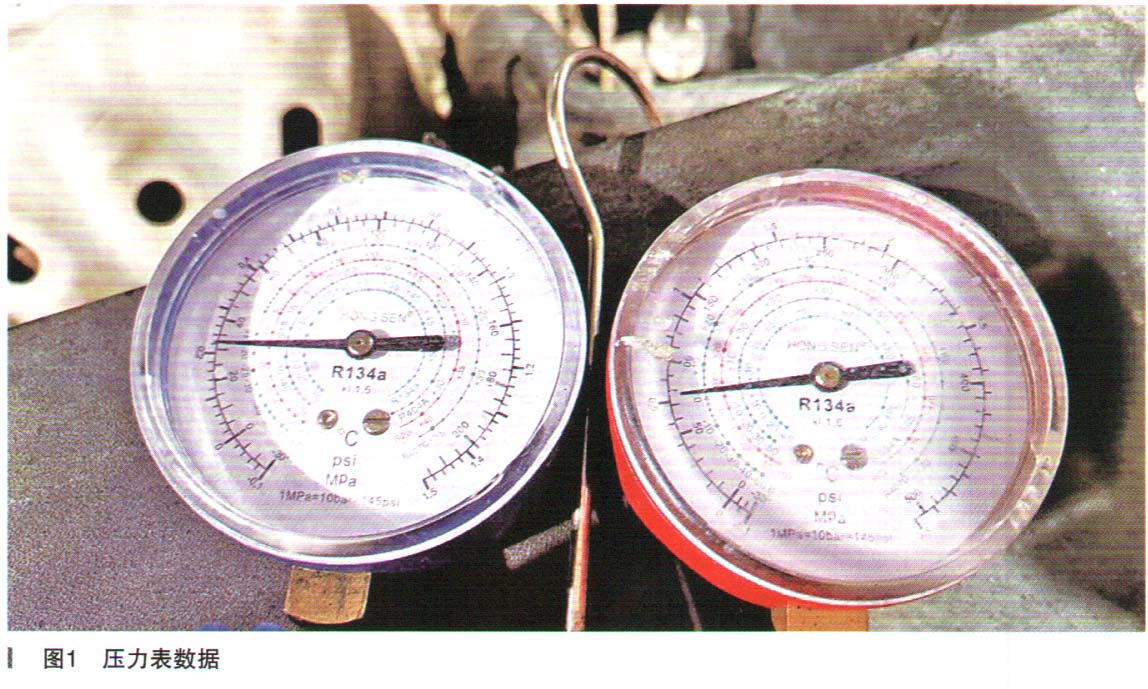

观察压力表数据如图1所示。

标准空调压力：

低压0.15～0.25MPa；

高压1.5～2.5MPa

确认有氟利昂。

发现低压数据偏高，高压数据偏低，根据维修经验判断压缩机没有工作，进一步确认，直接顶起车辆，拔下空调压缩机。

插头用万用表测量电压为0V。

于是转移目标，检查控制系统。

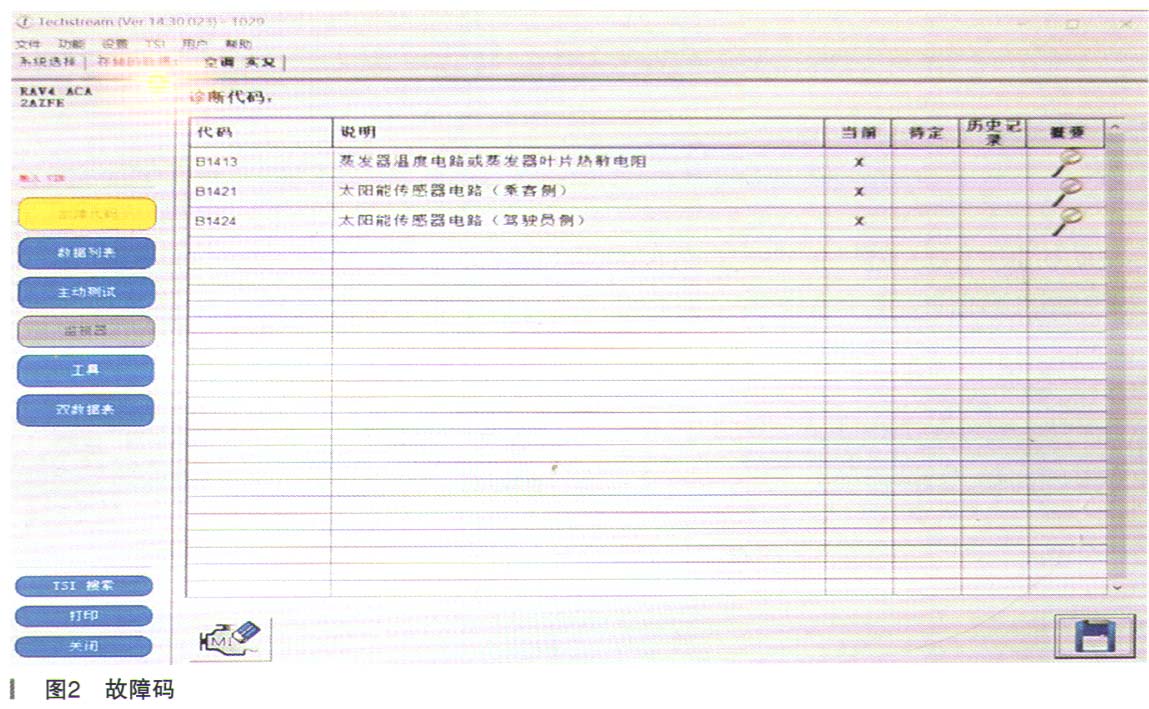

首先使用GTS诊断仪进行检测，发现空调系统存在故障码：B1413蒸发器温度传感器电路或蒸发器叶片热敏电阻，如图2所示。

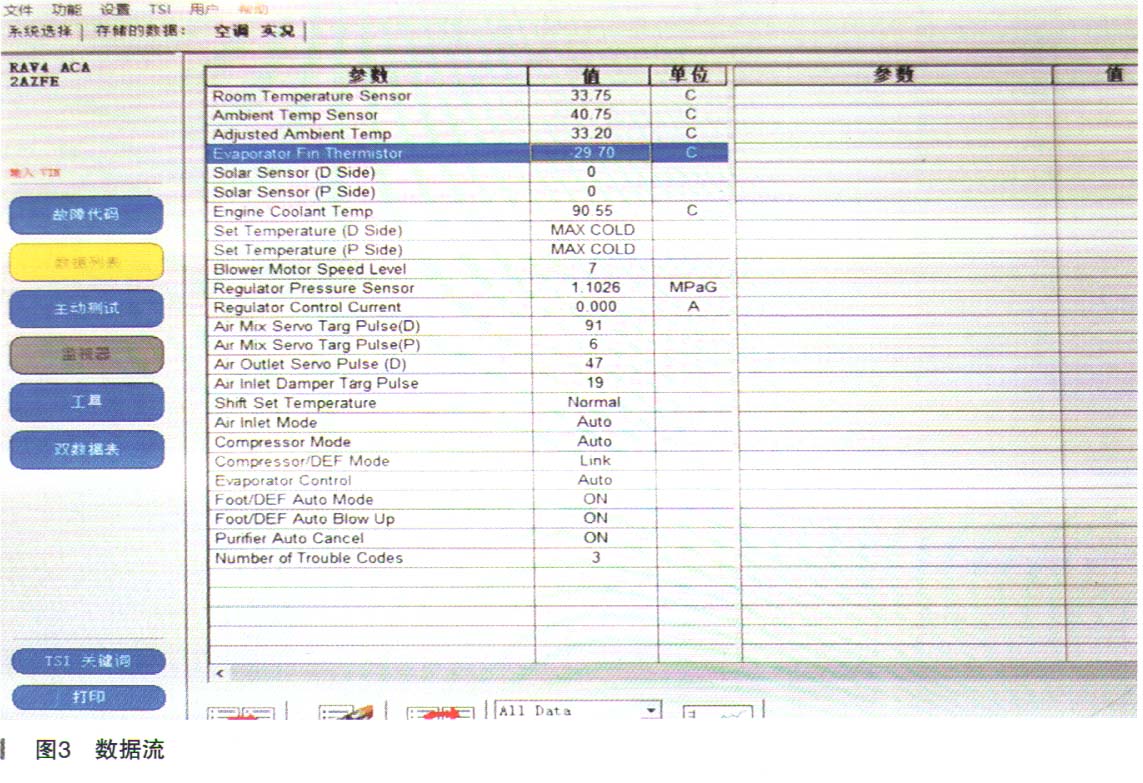

查看数据流（如图3所示），发现蒸发器温度传感器数据显示－27.9℃，异常。

如果空调放大器接收到蒸发器温度传感器为零下二十多度的温度数据，肯定会切断空调压缩机电源防止结冰。

所以确定空调不制冷的原因为这个错误的数据导致空调放大器误判。

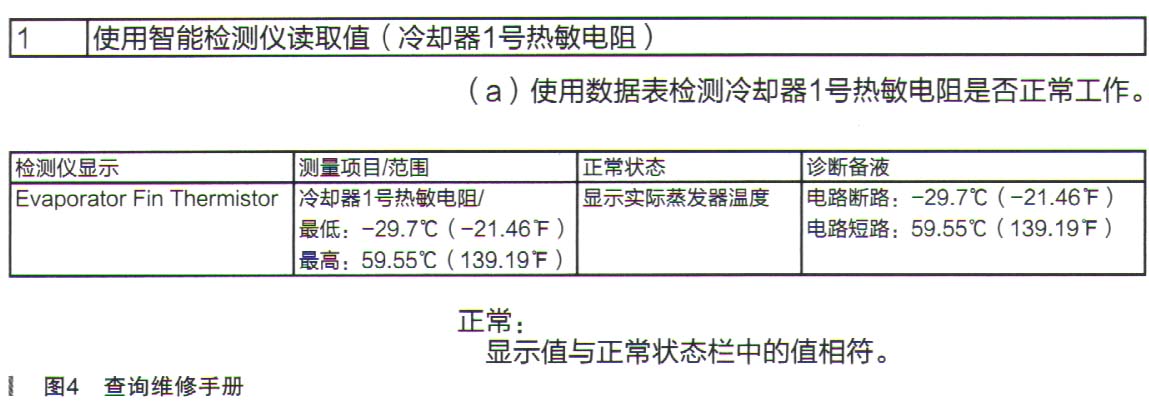

查询维修手册，如图4所示，分析可能是线路短路。

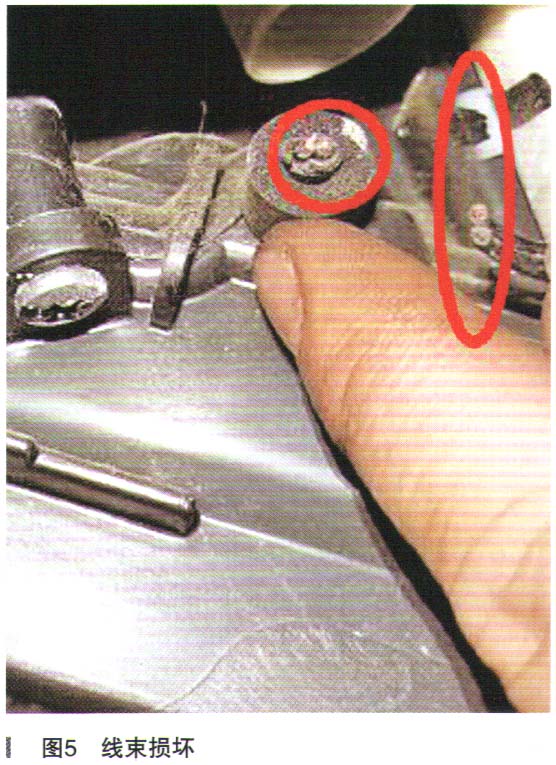

拆下仪表台下部饰板，检查线路，发现异常，蒸发箱温度传感器线束被老鼠咬断，同时发现大量老鼠屎，如图5所示。

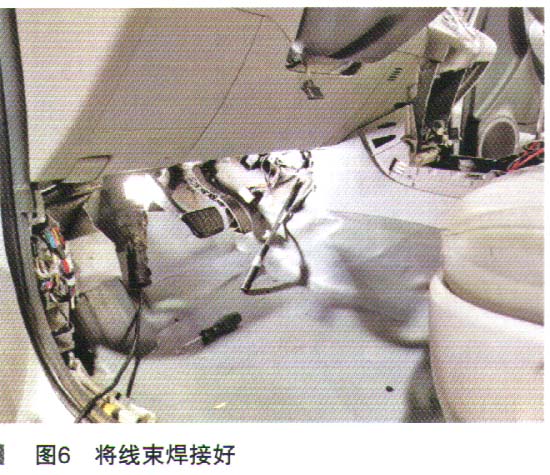

故障排除：重新用电烙铁将线束焊接好后试车，故障消失，空调制冷效果良好，如图6所示。

维修小结：该空调故障并非维修保养导致，纯属车主不注意车内干净整洁，从而引起老鼠咬坏线路。提醒广大车主注意车内卫生。
