丰田锐志轿车发动机故障灯点亮报警

检修描述：一辆行驶里程约15万km、搭载5GR发动机的2008年丰田锐志轿车。用户反映：该车发动机故障灯点亮报警。

故障检测：维修人员检测发动机控制单元，发现故障码“P0705—挡位开关电路故障”。检查挡位开关，没有发现问题，·但测量其线路却发现没有供电。检查熔丝发现已经熔断。测量熔丝的输出端，没有发现对搭铁短路。更换熔丝后故障现象消失。但刚要出去试车，故障灯又亮了，熔丝再次熔断。

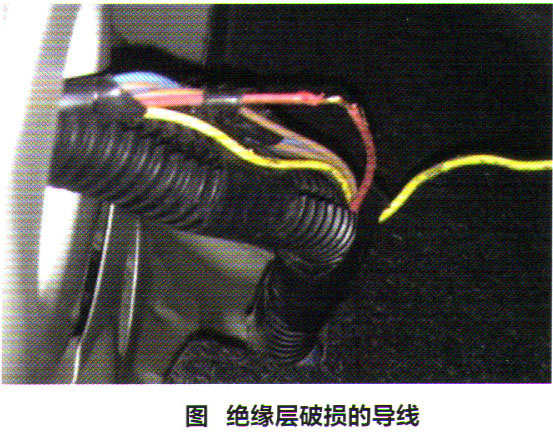

根据故障出现的情形判断，它应该与换挡杆的动作有关。再次更换熔丝后，逐个挡位进行试验，发现刚一换入倒挡熔丝立即熔断了，而且倒车灯不亮。检查倒车灯的线路，发现导线有一处破损（图1）。

故障排除：修复线束反复试车，确认故障排除。
