2021款大众朗逸plus组合仪表黑屏、起动无反应

检修描述：2021款大众朗逸plus车，搭载EA211发动机和6速自动变速器，累计行驶里程约为1 200 km。车主反映，车辆短时间放置后，再次上车起动时，出现组合仪表黑屏、发动机无法起动等故障。

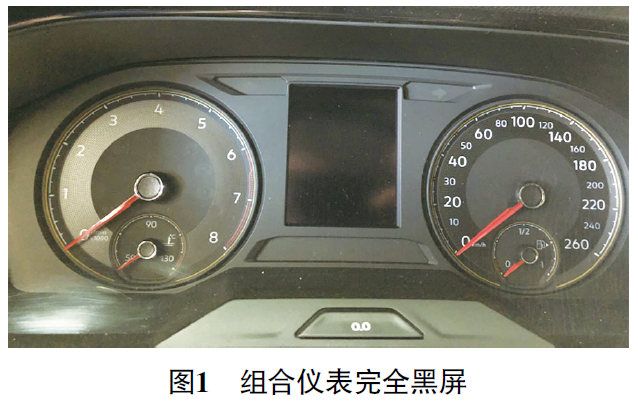

故障检测：接车后试车，将车钥匙旋转至起动挡，组合仪表完全黑屏（图1），起动机不工作。将车钥匙旋转至ON挡，可以正常开启刮水器、前照灯和鼓风机，暂时排除15号供电异常的可能。

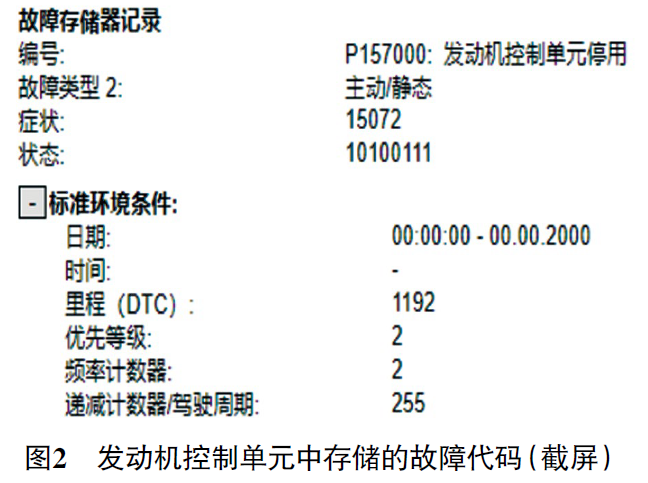

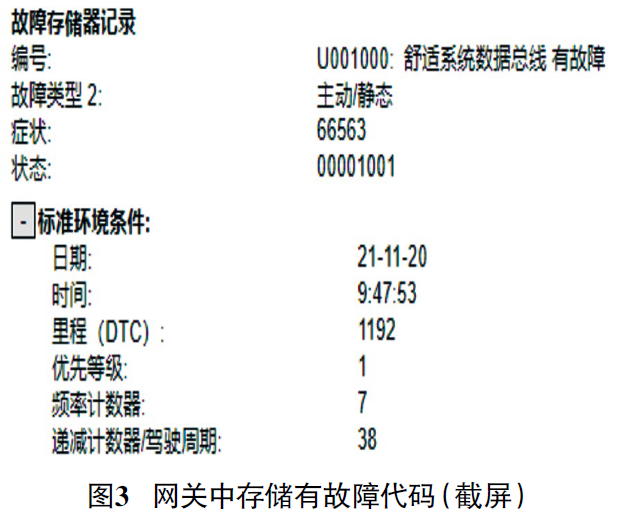

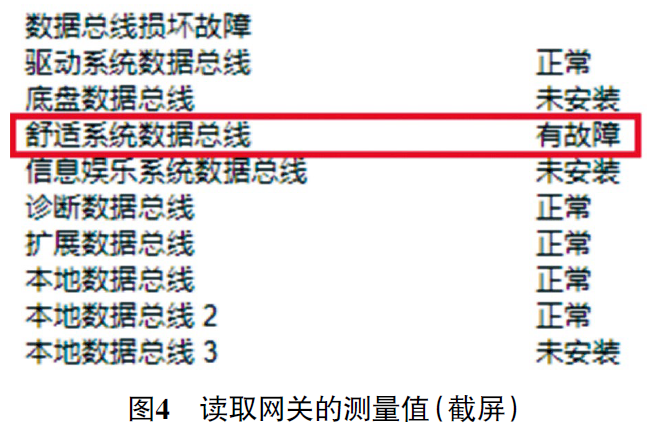

使用故障检测仪（VAS6150X）检测，0001-发动机控制单元中存储有故障代码“P157000发动机控制单元停用 主动/静态”（图2）；0019-网关中存储有故障代码“U001000 舒适系统数据总线有故障 主动/静态”（图3）；读取0019-网关的测量值，发现舒适系统数据总线确实存在故障（图4）。

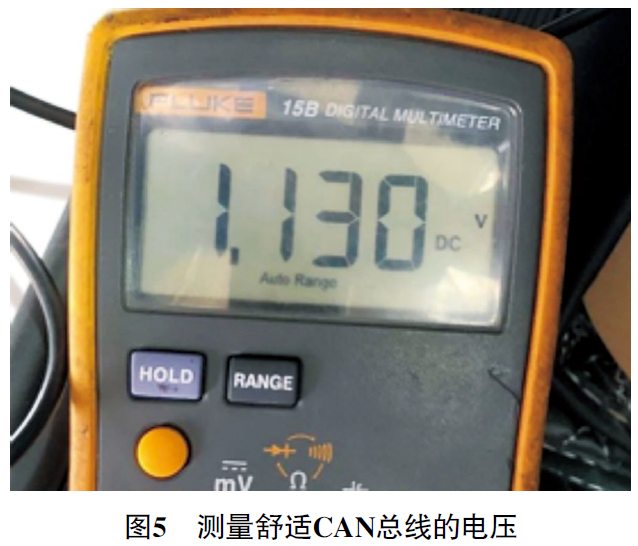

从组合仪表导线连接器处分别测量舒适CAN-H端子与CAN-L端子的电压，均为1.1 V左右（图5），异常。

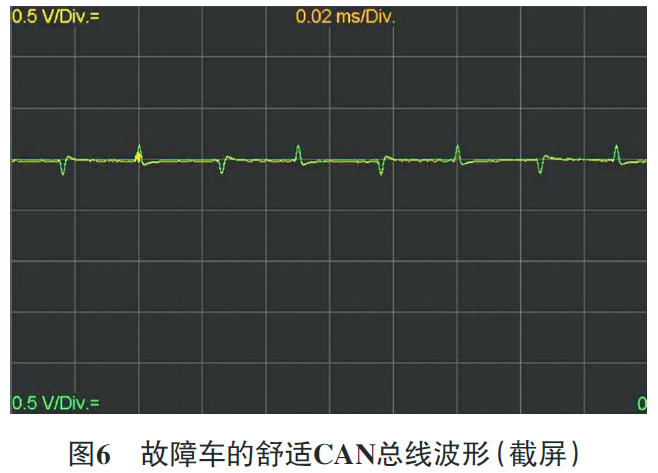

使用示波器（VAS6356）测量舒适CAN总线波形（图6），发现CAN-H端子与CAN-L端子的波形重叠，由此推断舒适CAN总线的CAN-H线与CAN-L线短路。

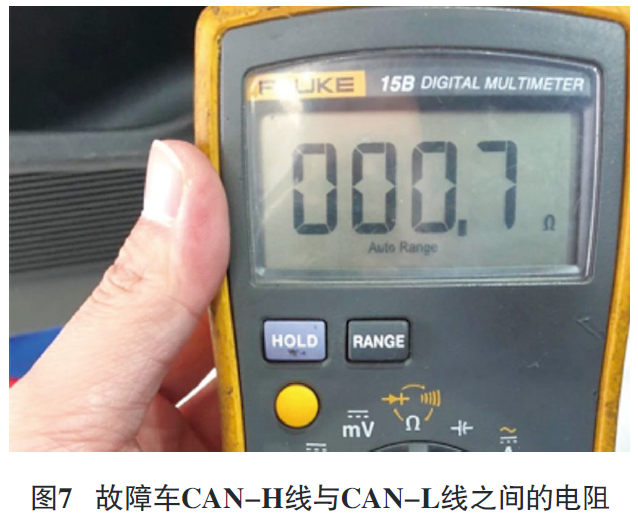

那么舒适CAN总线会在什么位置发生短路呢？依次脱开舒适CA N总线上的所有控制单元（车身控制单元、组合仪表等）的导线连接器，发现CAN-H线与CAN-L线之间的电阻为0.7 Ω（图7），说明短路发生在线路上。接着分段仔细检查舒适CAN总线的线路，发现将导航导线连接器上的舒适CAN-H端子与CAN-L端子挑出后短路现象消失。

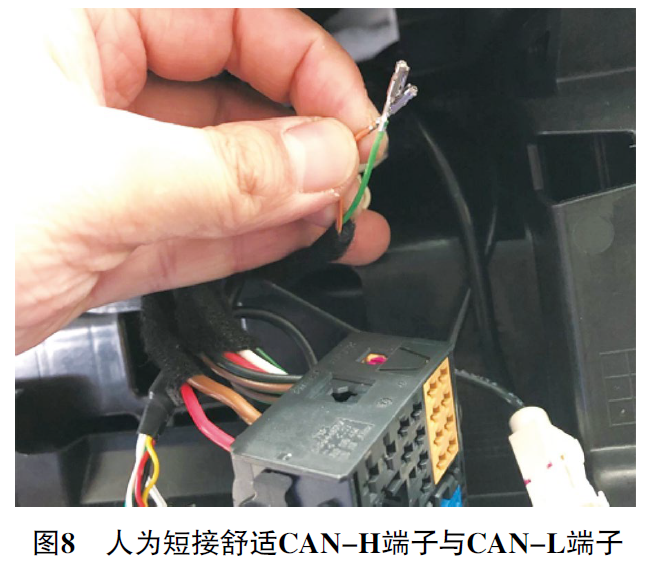

人为短接舒适CAN-H端子与CAN-L端子（图8），故障现象再现，由此确定导线连接器内部短路。

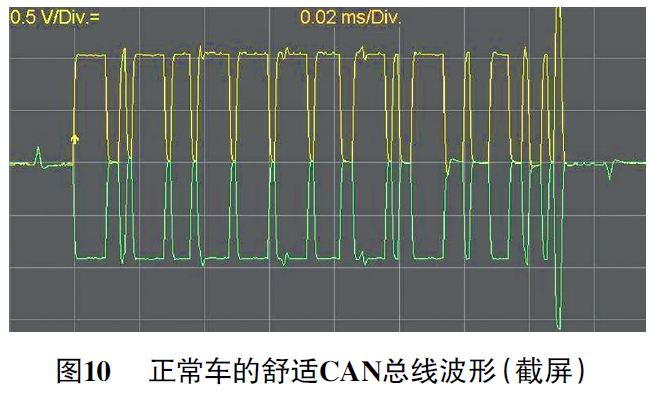

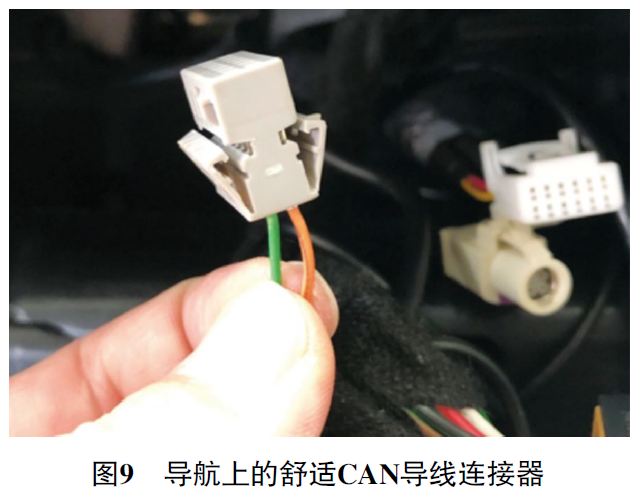

故障排除：更换导航上的舒适CAN导线连接器（图9）后试车，舒适CAN总线波形恢复正常（图10），故障现象消失，故障排除。
