大众ID.4X纯电SUV仪表黑屏导航数据显示异常

检修描述：一辆2021年生产的上汽大众ID.4X纯电动SUV，行驶里程1500km。用户反映该车组合仪表黑屏，导航显示屏车辆数据显示异常。

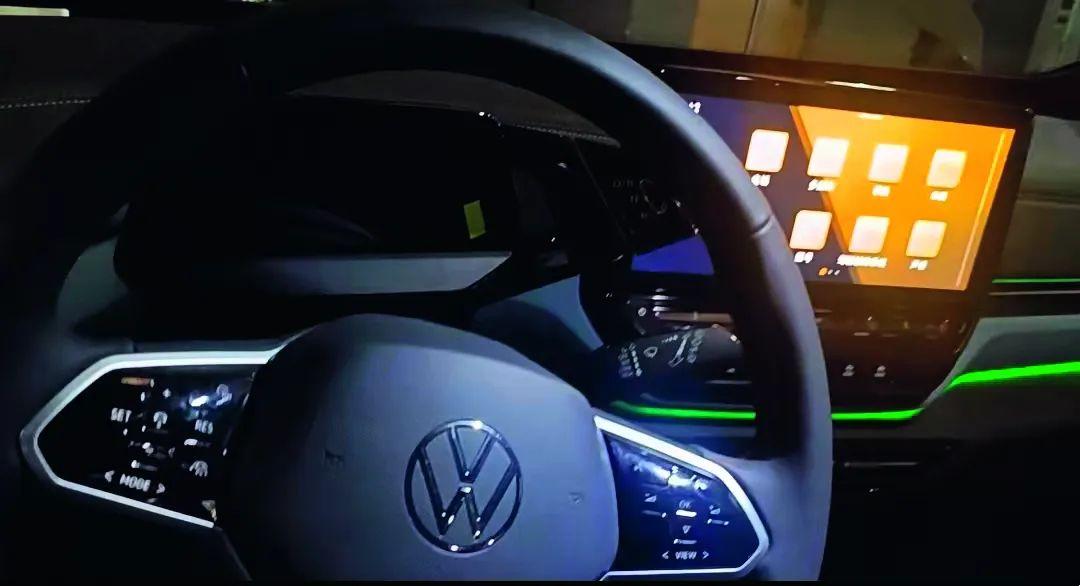

故障检测：维修人员接通点火开关，发现组合仪表的确黑屏，导航显示屏车辆数据没有显示（图1）。尝试长按导航的启动按钮重启导航主机，故障依旧。

断开低压蓄电池的负极线等待30min，再次连接负极线后发现组合仪表还是黑屏。使用故障诊断仪6150E检测，发现多个控制单元存在故障码，但是故障码不一定与组合仪表黑屏有关。其中网关存在故障码“U10AA00——数据总线显示/操作有故障（主动/静态）”。

查看电路图得知，该车组合仪表由仪表板左侧下方的SC19熔丝经组合仪表的T13/7端子和T13/8端子供电，组合仪表的T13/5端子和T13/6端子连搭铁。

仪表的显示/操作CAN线中，CAN_HIGH（CAN高线）由组合仪表的T13/4端子连接到网关的T40/2端子，CAN_LOW（CAN低线）由组合仪表的T13/3端子连接网关的T40/1端子。

根据电路图及网关故障码的含义，初步分析故障与CAN数据线有关。拔下组合仪表的插接器，测量插接器的供电与搭铁之间的电压正常，表明故障不是由于供电搭铁造成的问题。

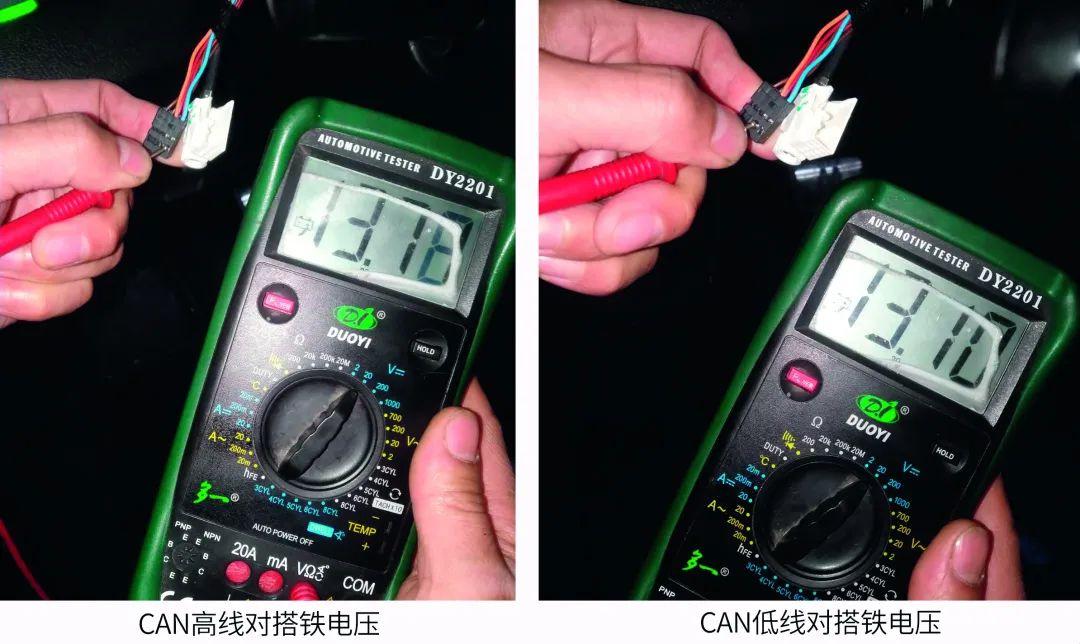

检查CAN高线与搭铁的电压为13.78V，而CAN低线与搭铁的电压为13.1V（图2），明显不正常，说明CAN高线和CAN低线分别对正极短路。

查看显示/操作CAN线的电路图，发现显示/操作CAN线从网关出来后，还连接了电子通讯信息设备1控制单元及仪表板前方的氛围灯L231。怀疑故障有可能是电子通讯信息设备1控制单元或仪表板前方的氛围灯L231的内部供电与CAN线短路，或者CAN线与正极线短路。

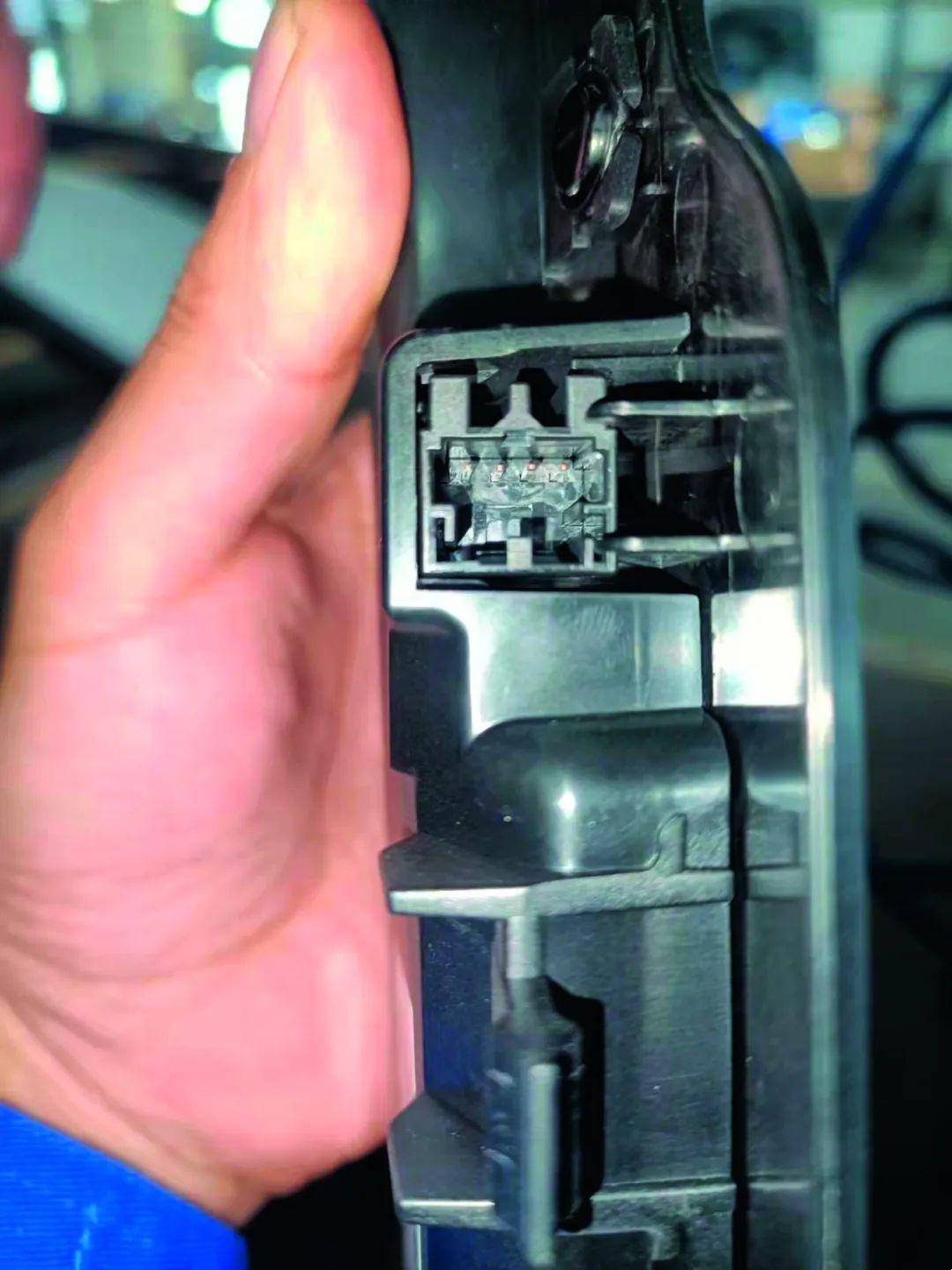

经检查发现，仪表板前方的氛围灯L231不亮，拆卸氛围灯插接器发现内部进水导致氛围灯损坏（图3）。在没有插接氛围灯插接器的状态下，连接组合仪表插接器，组合仪表显示恢复正常。

故障排除：清理进水的氛围灯插接器，更换仪表板前方的氛围灯，故障排除。
