上汽大众朗逸纯电高压系统绝缘故障

检修描述：一辆上汽大众朗逸，显示纯电高压系统绝缘故障。故障现象为仪表及信息娱乐系统屏幕提示“故障：电力驱动系统。请去维修站！”，车辆行驶功能未见异常。

诊断地址“008C - 混合蓄电池管理”存储事件存储器条目“P0AA600: 混合动力/高电压蓄电池系统绝缘故障”。

故障检测：

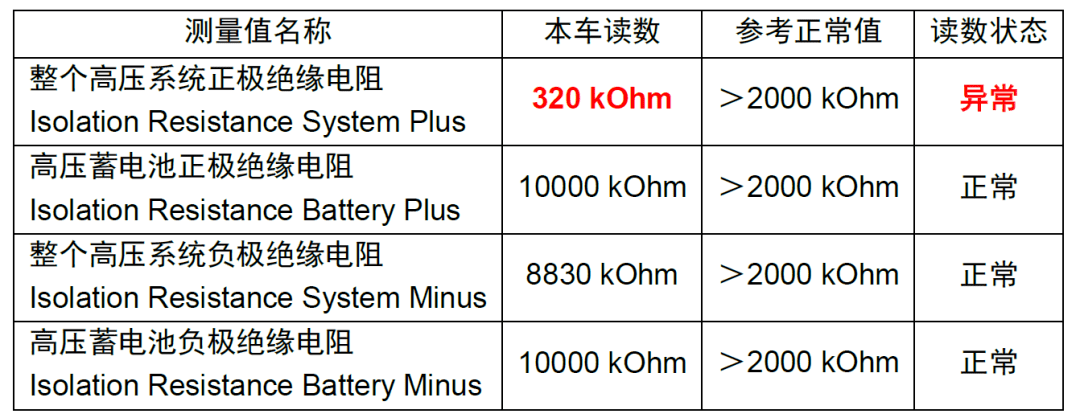

1、读取诊断地址“008C - 混合蓄电池管理”绝缘电阻相关测量值，发现“整个高压系统正极绝缘电阻”读数异常。

2、借助混合动力测量模块-VAS 6558 A-、高压诊断适配器-SVW 6558/9-6- 或 -VAS 6558/9-6-，按照ODIS程序引导，对高压系统进行绝缘检测。注意：高压电会危及生命！电击可能造成死亡或严重的身体损伤。务必遵守 ElsaPro系统维修 手册 及 ODIS诊断仪上关于高压系统的安全规程，仅允许具备“ HVT高压电技师”及以上 资质 的人员进行维修作业！

（1）切断高压系统的电压。

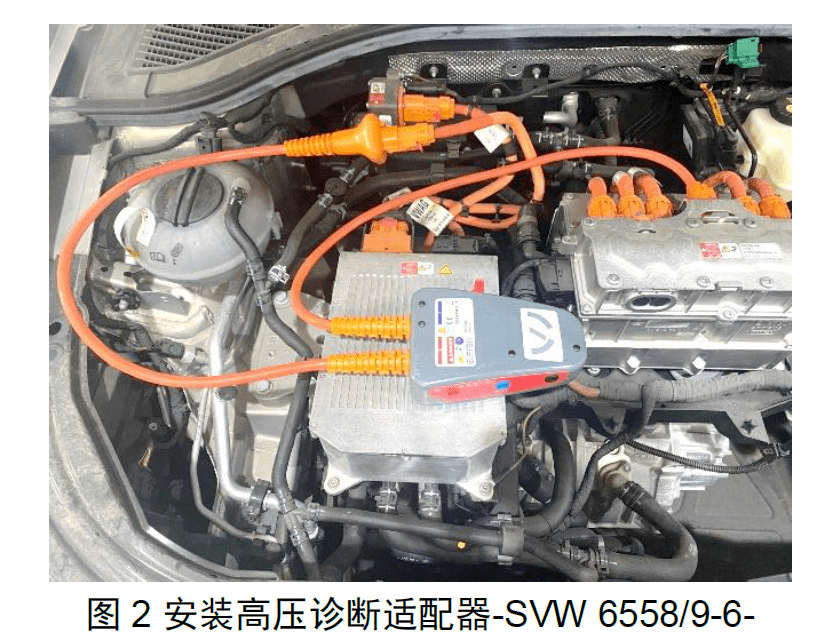

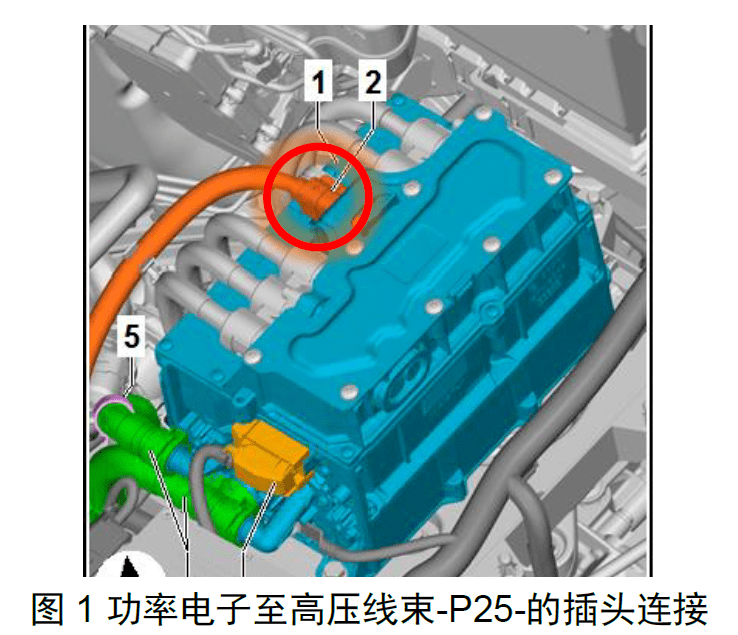

（2）将高压诊断适配器-SVW 6558/9-6-或-VAS 6558/9-6-安装在功率电子-JX1-插座与高压电池充电装置的高压线束-P25-插头之间，如图1-圆圈-、图2所示。

（3）登陆ODIS 系统，启用诊断，对诊断地址“51-电驱动装置”执行“引导型功能→ 高电压测

量模块VAS6558/VAS6558A → 4-绝缘测量→ 检测电压 500V”。

（4）按照程序引导，使用混合动力测量模块-VAS 6558 A-，在高压诊断适配器-SVW 6558/9-6-

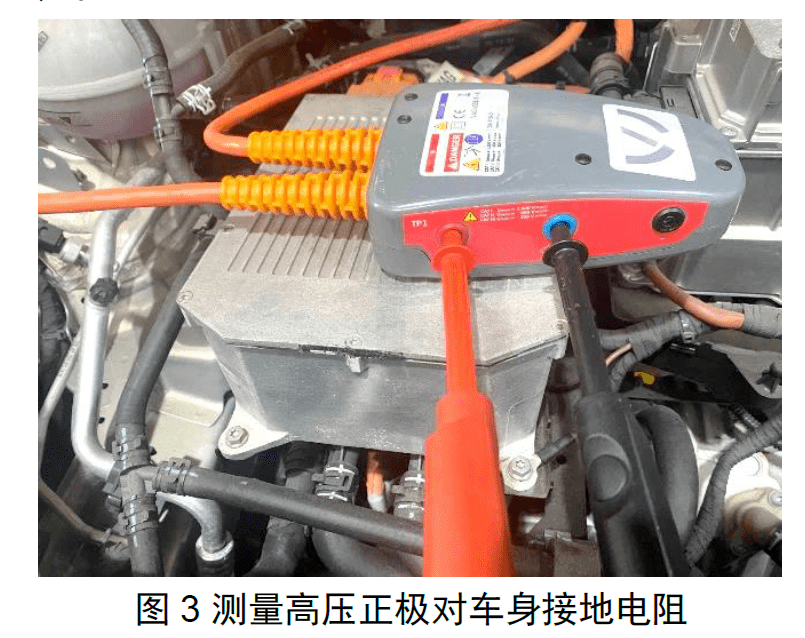

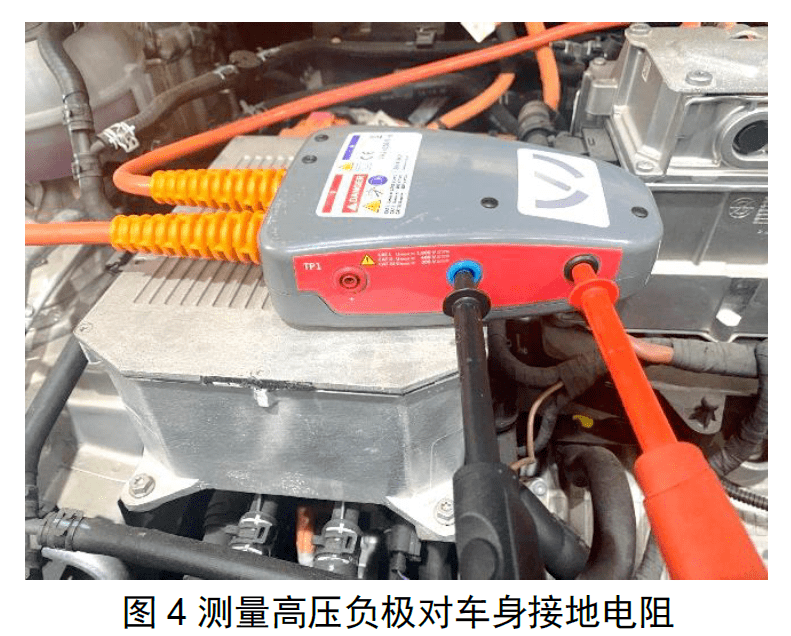

或 -VAS 6558/9-6-上分别测量高压正极对车身接地电阻（图3）、高压负极对车身接地电阻（图4）。

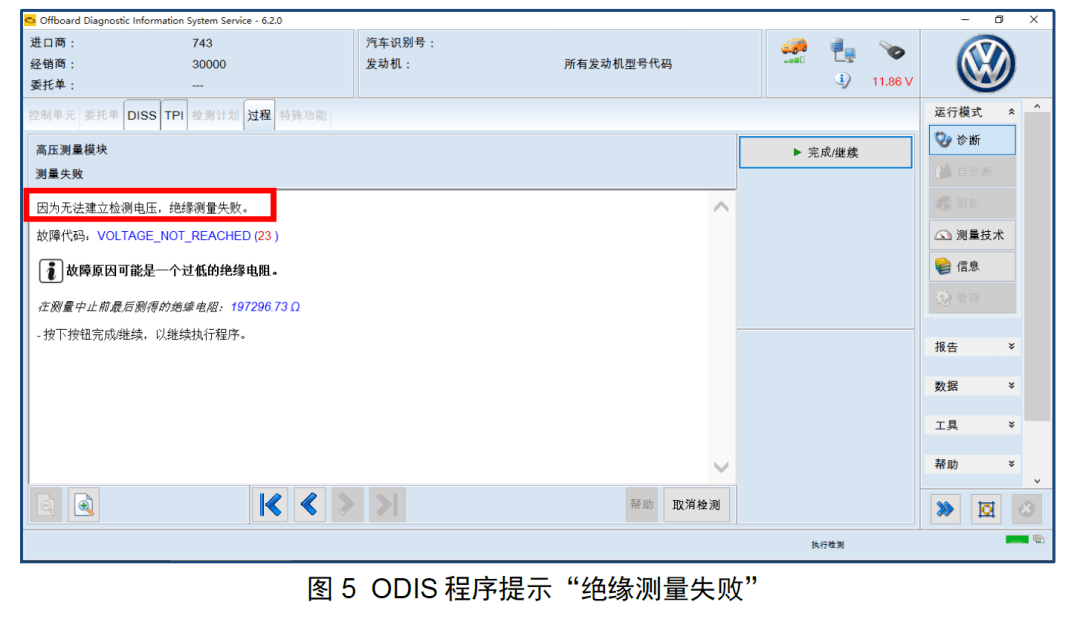

（5）在测量高压正极对车身接地电阻时，绝缘检测程序提示“因为无法建立检测电压，绝缘测量

失败”，说明高压系统存在绝缘故障，如图5所示。

3、排查造成高压系统绝缘故障的高压部件。

（1）绝缘故障排查方法：依次逐个断开电动空调压缩机-V470-、高压电加热装置(PTC) -Z115-、高压电池的充电装置1 -AX4- 等高压部件的高压连接插头，每断开一个部件执行一次ODIS绝缘检测程序，直至断开某高压部件时绝缘电阻恢复正常，说明是由该高压部件造成的绝缘故障。

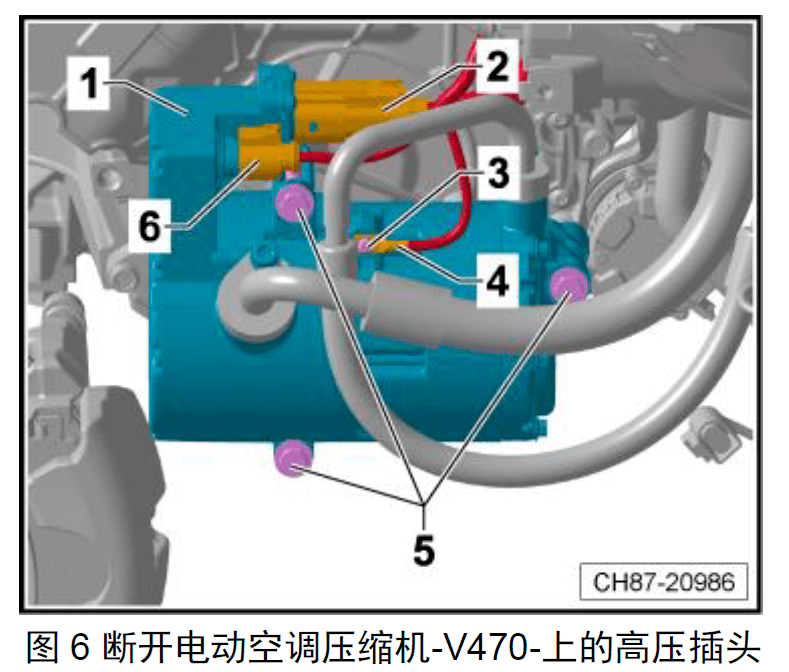

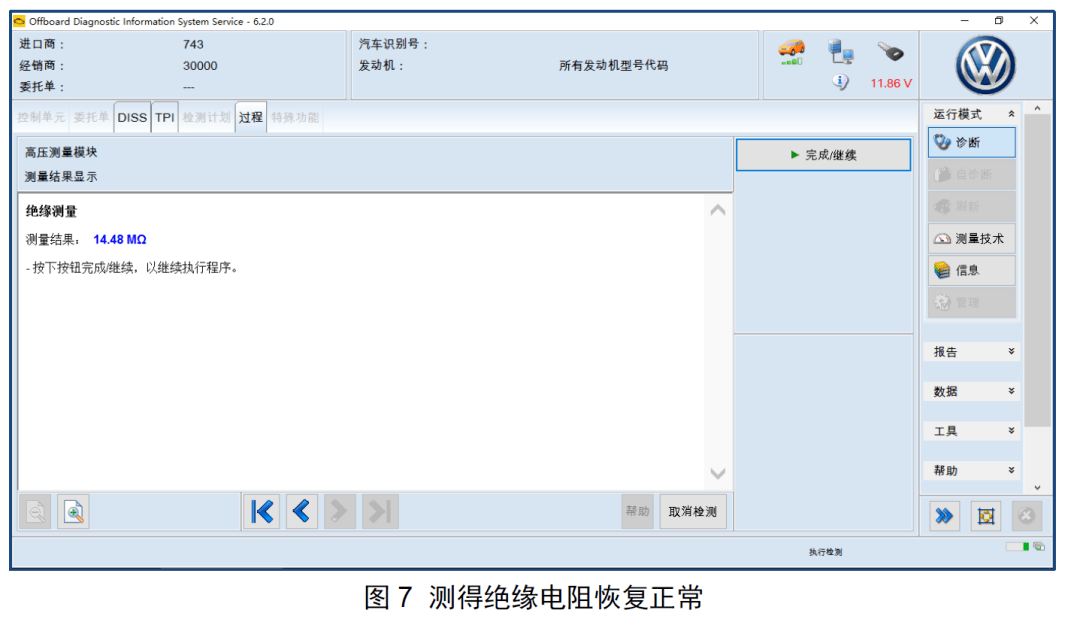

（2）当断开电动空调压缩机-V470-上的高压插头-2-（图6）时，测得绝缘电阻恢复正常（图7），说明绝缘故障是由电动空调压缩机-V470-造成。

故障排除：针对检测结果，确定空调压缩机故障。更换电动空调压缩机-V470-，给高压系统重新上电，故障排除。

上文介绍的检测诊断方法，对朗逸纯电、途观L PHEV、帕萨特PHEV高压系统绝缘故障的判断排查同样有效。
