大众凌渡右侧转向灯故障检修

检修描述：一辆行驶里程约3.5万km、搭载1.4T发动机和7挡省略号变速箱的2018年大众凌渡轿车。用户反映：该车右侧外后视镜上转向灯不亮，组合仪表出现灯光报警提示。

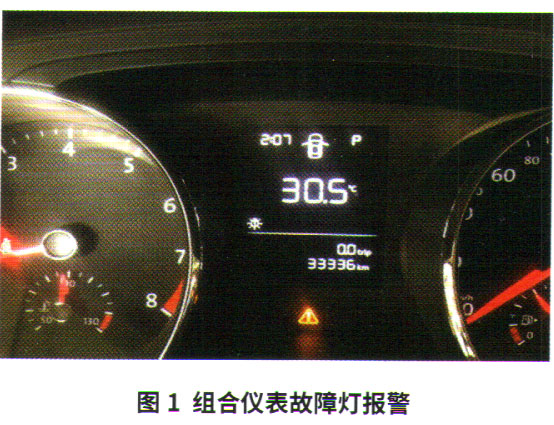

故障检测：维修人员接通点火开关，发现组合仪表的中间显示屏出现灯光报警提示（图1）。

将转向灯开关拨到右转向位置，发现右侧外后视镜上的转向灯不亮。用故障诊断仪6150检测，在52-前排乘客侧车门控制单元J38了中发现1个故障码“B11ED01—外后视镜中的转向信号，电气故障”。

根据该车故障现象以及故障码含义，初步分析造成该故障的原因可能有：右侧外后视镜中的转向灯存在故障；右侧外后视镜转向灯到J387之间线路存在短路或断路；控制单元J387本身存在问题。

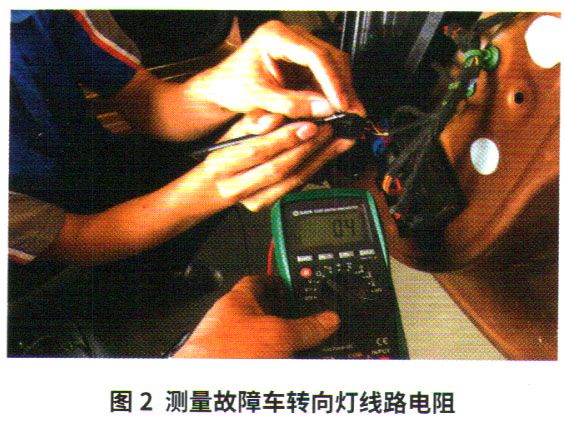

查看电路图得知，右侧外后视镜转向灯的线路是由J387的T16d/11端子到后视镜转向灯，搭铁是T16d/3。测量J387的T16d/11与T16D/3之间的电阻，为0.4 Ω（图2），而正常车这2个端子间的电阻为10 kΩ），说明故障车的外后视镜或相关线束存在短路。

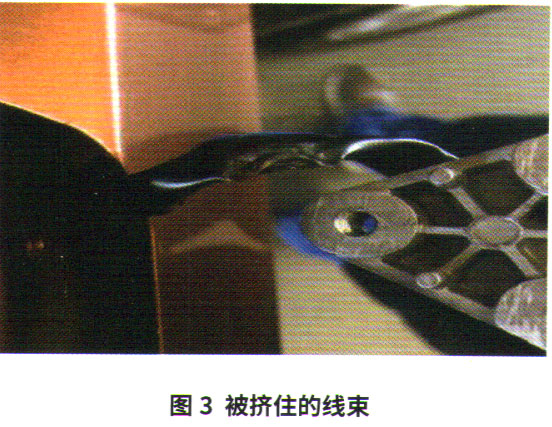

拔下转向灯的线束插接器，再次测量线束电阻，发现电阻还是0.4Ω，表明2根线束之间相互短路。转向灯线束是固定在车门上，穿过车门顶部靠前位置到达外后视镜转向灯。检查车门线束未见异常，拆下外后视镜发现线束已经被挤住（图3）。剥开线束外皮发现其内线路绝缘层已经磨破。

故障排除：将破损的线路恢复，装复外后视镜后故障排除。
