大众迈腾轿车启动机不工作

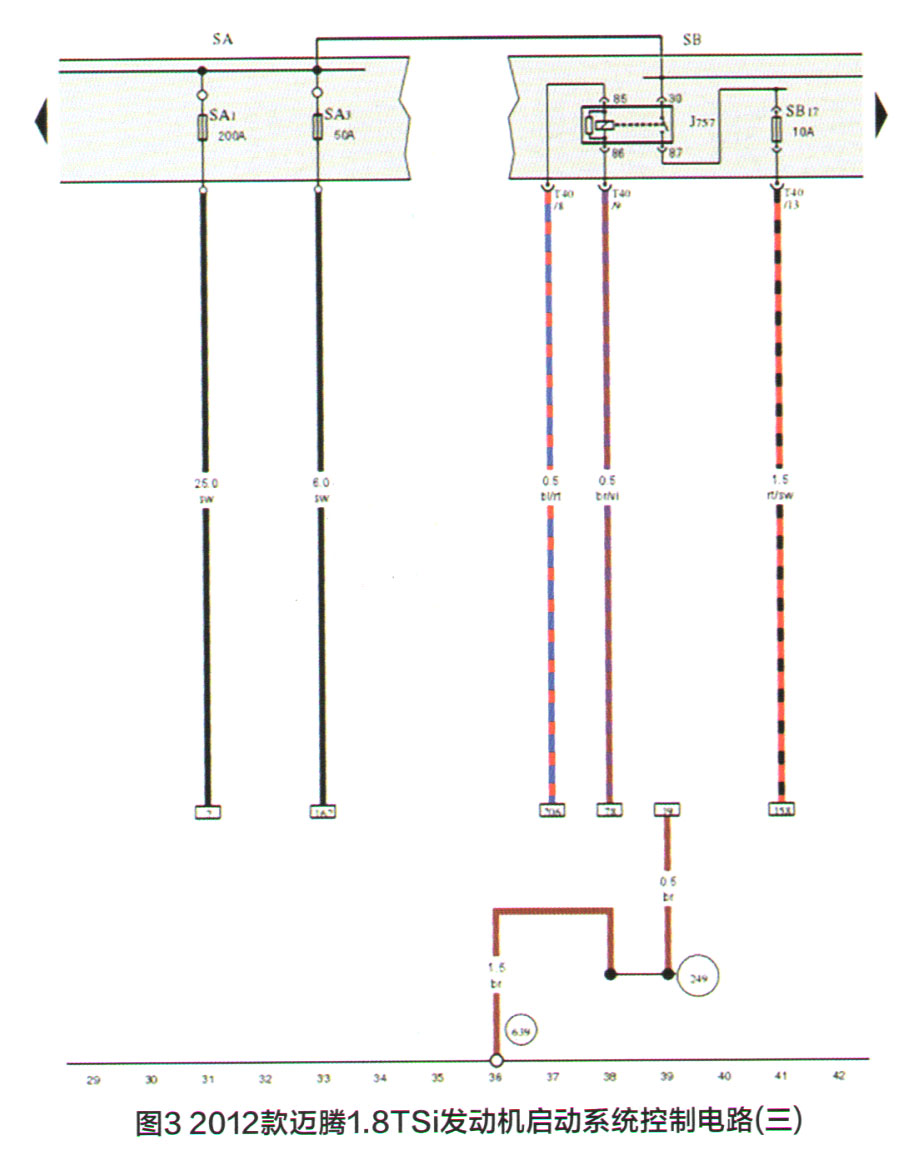

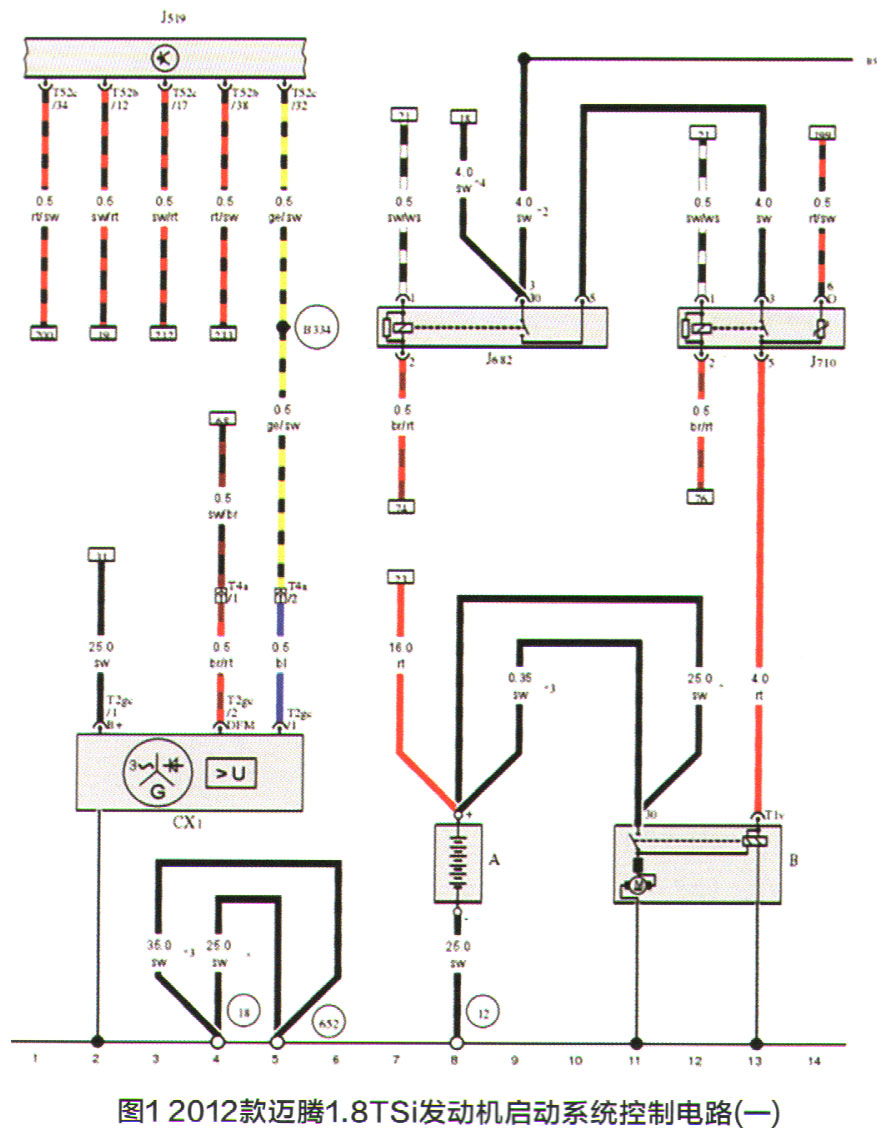

检修描述：一辆大众迈腾轿车，该车点火开关置于ON挡时，仪表盘内EPC灯不亮；启动挡时，启动机不转。启动机控制电路如图1-3所示。

故障检测：

1、故障原因分析：

（1）启动机自身故障；

（2）启动机主供电电路故障（包括供电和搭铁）；

（3）启动机控制电路故障；

（4）J623自身故障。

2、检测过程：

根据电路图，首先检查J710启动继电器（12V/50A）3＃端子30供电及1＃端子线圈供电情况，经数字式万用表检测，线圈供电为＋B（12V），正常，说明Sc10熔丝完好；3＃端子30供电为0，异常；测量继电器线圈电阻为：79.6Ω左右，正常。故障可能原因为：J710启动继电器的3＃端子至J682继电器的5＃端子线路故障或J682继电器及其控制电路故障。

经检测J710继电器3＃端子至J682继电器5＃端子线路导通正常；测量继电器线圈电阻为：72.4Ω，正常；测量J682继电器2＃端子至J623发动机电控单元的下94/9之间线路为断路。

诊断总结：J623的T94/9至J682的2＃端子之间线路断路。

故障排除：修复发动机电控单元J623的T94/9端子至J682的2＃端子之间线路，启动机能够正常工作。

故障生成的机理：通过电路图可以看出J623的T94/9至J682的2＃端子之间线路断路，J682线圈没有电流通过，故继电器开关触点无法吸合，J710的3＃端子无供电，5＃端子也就没有电输出，导致启动机没有供电，所以启动机不转。

维修小结：通过检测查出故障点，然后再进行分析，这就起到了举一反三的作用，加深学生对问题的理解，使学生对整个检测过程融会贯通，为以后走上工作岗位解决实际问题打下良好的基础。
