检修描述：一辆行驶里程约3万km、搭载2.0T汽油发动机和6挡自动变速器的2015年哈弗H8运动型多功能车。用户反映：该车有时打开转向灯开关后只有两侧后视镜上的转向灯闪烁，前、后部的转向灯都不工作。
故障检测：维修人员接车后经过多次测试，故障跟用户描述一致。观察仪表板上转向指示灯，正常。按下危险警告灯开关，也是只有两侧后视镜上转向灯闪烁。

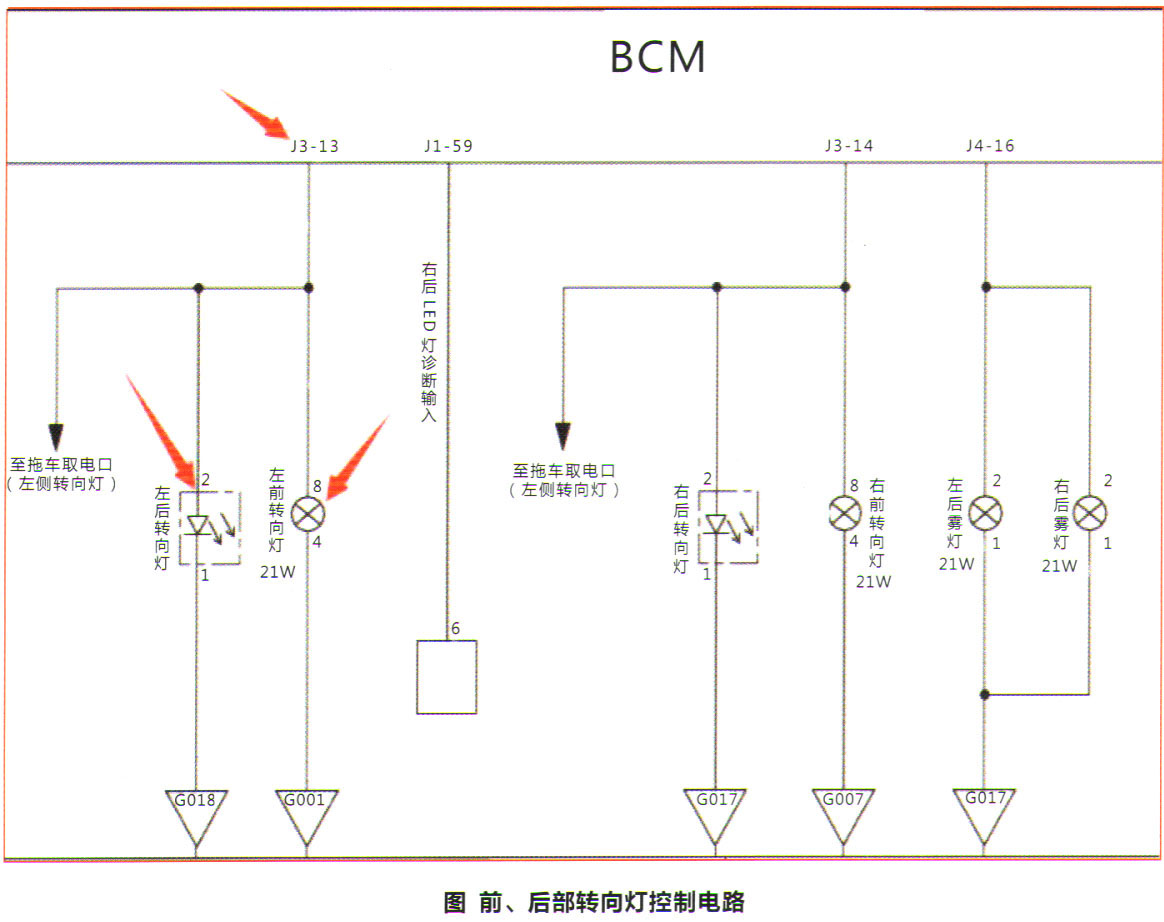

该车前部转向灯为普通灯泡，后部和外部后视镜转向灯为LED灯泡。前、后部转向灯均由车身控制单元（BCM）控制，左、右侧后视镜上的转向灯分别由左、右车门控制单元控制。以左转向灯为例，打开转向灯开关，开关信号传给BCM，BCM间歇性输出电流至前后转向灯，前、后转向灯同时工作（图1）。
车外后视镜上的转向灯由车门控制单元控制，驾驶员侧车门控制单元简称DDCM，乘客侧为PDCM。仍以左侧转向灯为例，BCM在收到转向开关信号的同时，通过CAN线将转向信号发出，由网关传递给仪表和驾驶员侧车门上的DDCM，DDCM接收到转向信号之后，间歇性输出电流至外后视镜转向灯。这样外后视镜转向灯工作，同时仪表板在收到来自CAN线的转向信号之后控制转向指示灯闪烁。
用诊断仪读取车身控制单元BCM故障码为：B140518----左转向灯某一灯泡开路；B140218—右转向灯某一灯泡开路。对转向灯进行动作测试，前、后部转向灯均无法点亮。从故障码分析，故障原因可能是BCM监测到转向灯输出端电流异常，认为灯泡损坏或者线路断路，所以重点检查BCM的熔丝、灯泡以及转向灯线路。
检查BCM供电熔丝F223，正常。该处供电实际上是通过BCM内部控制后间接给转向灯提供电源。使用诊断仪对BCM重新编码，断电后测试，故障依旧。拆卸检查前转向灯灯泡及后部转向灯，均为原厂配件，且灯泡完好。询问用户得知，该车并没有加装用电设备。根据电路图，测量左、右侧转向灯至BCM之间的线路，均正常。
拔下BCM插接器，直接给BCM线束插接器J3-13和J3-14端子提供电源，转向灯均能正常点亮，说明转向灯线路正常。故障发生时，测量BCM插接器后部J3-13和J3-14端子电压，无电压输出。由以上过程分析，转向灯失灵的原因是BCM内部故障。
故障排除：更换BCM，故障排除。
