本田雅阁轿车ABS故障灯常亮

检修描述：一辆装备F22B4型发动机的广州本田雅阁轿车。该车近一个月来出现ABS故障灯常亮的现象。

故障检测：首先用“修车王”故障诊断仪读取故障码为“10”，含义是“ABS泵过度运转”。该车的ABS系统主要由电磁阀安全继电器、油泵继电器、轮速传感器、液压调节器（油泵电磁阀和滑动活塞组件）、蓄压器、压力开关、ABS故障指示灯和ABS  ECU组成。一般情况下，造成该故障的原因包括：一是ABS总泵线圈故障；二是ABS泵电机压力开关不良。

首先检查ABS蓄压器有无泄漏，ABS油罐内是否缺油，经检查未发现问题。观察ABS故障灯点亮时，ABS泵并没有工作。测量ABS泵线圈电阻值，属正常；直接给ABS泵通电，ABS泵工作正常，因而可以排除ABS泵线圈不良的可能性。

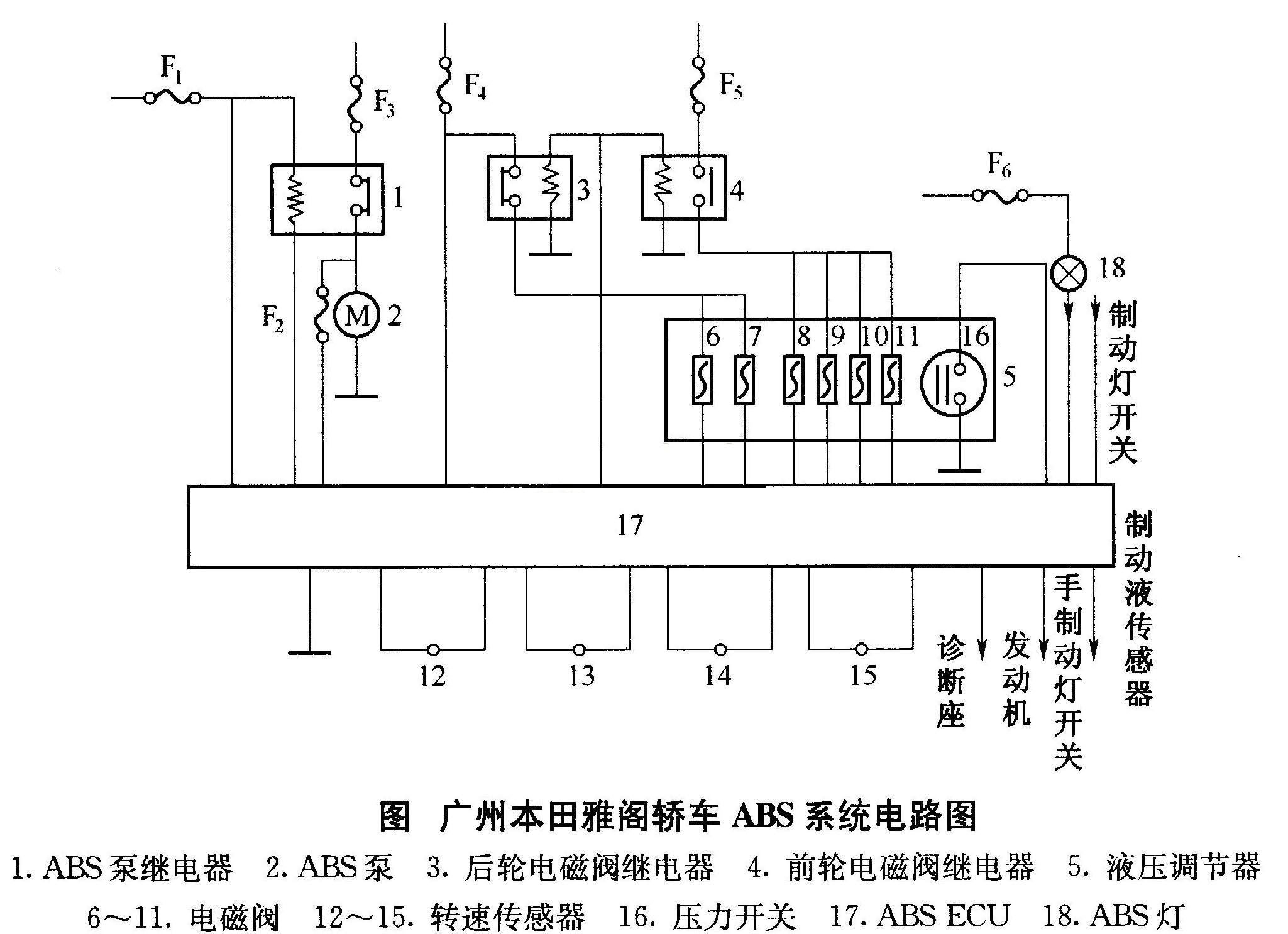

接下来检查压力开关。根据如图1所示ABS系统的工作原理和电路，造成压力开关不良的原因可能是压力不足或压力开关不能闭合。

找出压力开关导线（黄色），在ABS ECU和液压调节器处搭铁试验。点火开关处于“ON”位时，ABS灯点亮；起动发动机，ABS灯熄灭，ABS泵运转；10s后ABS灯点亮，ABS泵停转。此时将黄色导线搭铁，ABS灯熄灭；5s后重新搭铁，ABS泵停转。这样重复1min后，ABS灯始终没有点亮。用万用表检测压力开关上的搭铁线，正常；拆开液压调节器上的压力开关护罩，用一字旋具直接按压微动开关，用万用表测量两接线柱之间不导通，初步确认故障应是微动开关引起。

 由于没有单独的微动开关配件，只好把微动开关拆开检修。经检查，发现微动开关触点较脏。分析认为当起动发动机后，ABS泵运转，产生高压制动液并送至蓄压器、电磁阀、压力开关等，但由于压力开关上的微动开关已损坏不能闭合，ABS ECU检测到ABS泵工作一定时间后，液压仍不能升到规定值，误认为压力不足不能使用ABS系统功能，因而关闭ABS泵，停止安全继电器的供电，所以ABS故障灯点亮。

故障排除：用酒精清洗微动开关触点，装复试车，ABS故障灯闪灭正常，故障排除。
