奔驰GLA200发动机控制单元故障导致无法启动

检修描述：一辆行驶里程约8000km、配备M270发动机的北京奔驰GLA220。用户反映：该车发动机无法启动。

故障检测：维修人员询问用户得知，该车刚购买2个月，车辆突然启动不了，启动时无任何反应，且仪表板提示“请勿挂档”。用诊断仪检测，多个控制单元存在与通信有关的故障码：C036100----未收到控制单元’发动机’的控制器区域网络（CAN）信息；C037100----未收到控制单元’变速器’的控制器区域网络（CAN）信息；C054100----未收到控制单元’换档模块’的控制器区域网络（CAN）信息；U044700接收到来自中央网关的不可信数据等。

分析诊断列表，发现其中缺少燃油泵控制单元、变速器控制单元和发动机控制单元，即这3个控制单元诊断仪诊断不到。控制单元与外界通信的条件是：供电、搭铁、CAN线，以及控制单元自身均正常。根据诊断结果，如果分别检查3个控制单元的通信条件，不仅会增加工作量，而且检查思路也显得笨拙。这样，将思路转为分析上述3个控制单元之间的相互关系，在诊断仪中查找相关CAN网络拓扑图（图1）。

从图中可知3个控制单元均是CAN C的用户。此车型的CAN C只配备这3个控制单元，且N3/10为CANC的网关，即N3/10通过CAN E总线将CAN C网络的数据传输至其他网络，同时接收数据。结合诊断结果，判断N3/10无法通信，导致N118和Y3/14n4也检测不到。因此，决定从N3/10及其线路入手排查故障。

查询电路图得知，N3/10由30g、15和87M回路供电，然后通过W11搭铁；控制单元至分配器X30/30和X30/21的CAN线分别用于CAN E和CAN C的通讯。其中，87M回路是由ME通过继电器控制的供电，因此，可将其排除在检查范围之外。

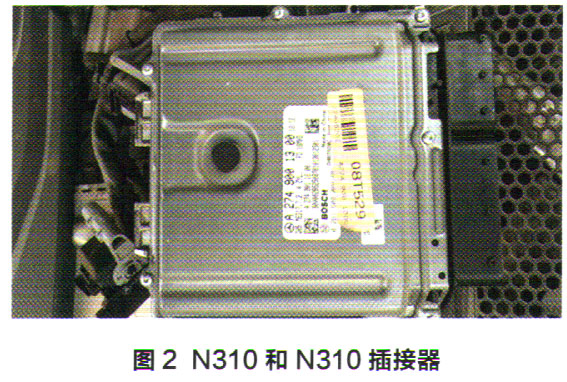

按上述分析，进行如下检查。拔下N3/10插接器（图2）。

测量供电电压均为12.5 V，正常；测量搭铁线，搭铁正常；测量圃言浅电压，分别为2.6 V、2.4 V说明CAN E正常。由以上过程分析，N3/10测试不到的原因是自身故障引起的。

故障排除：更换N3/10，发动机可以顺利启动。删除故障码后用诊断仪重新检测，所有控制单元都可以检测到，故障排除。
