2011年奔驰E加装手机掌控启动

一辆行驶里程11万km的奔驰E，到店安装手机控制系统。

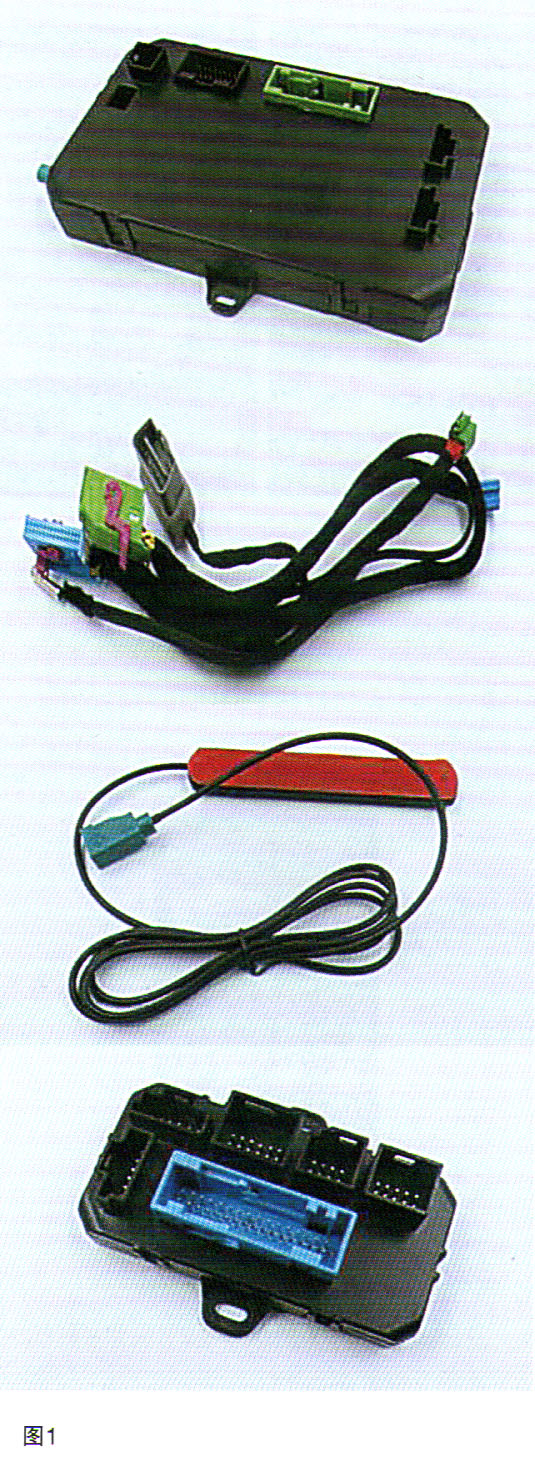

一、加装部件为主机、主线束、GP天线、转接模块（如图1所示）。

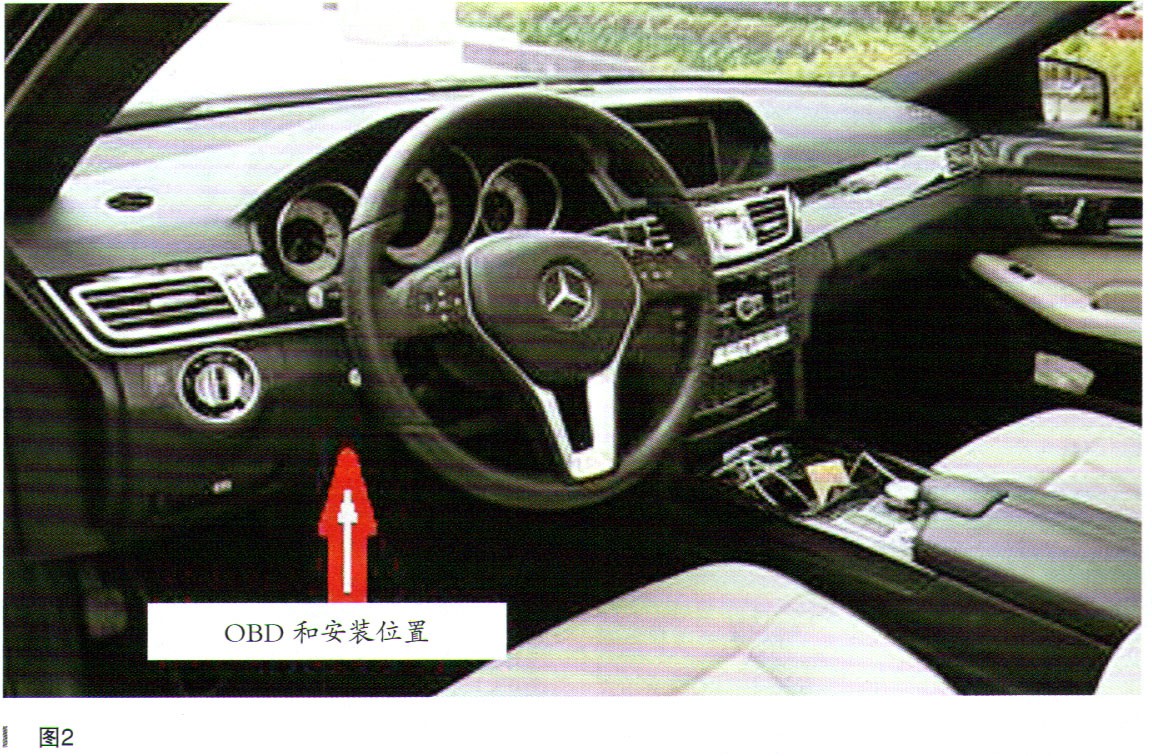

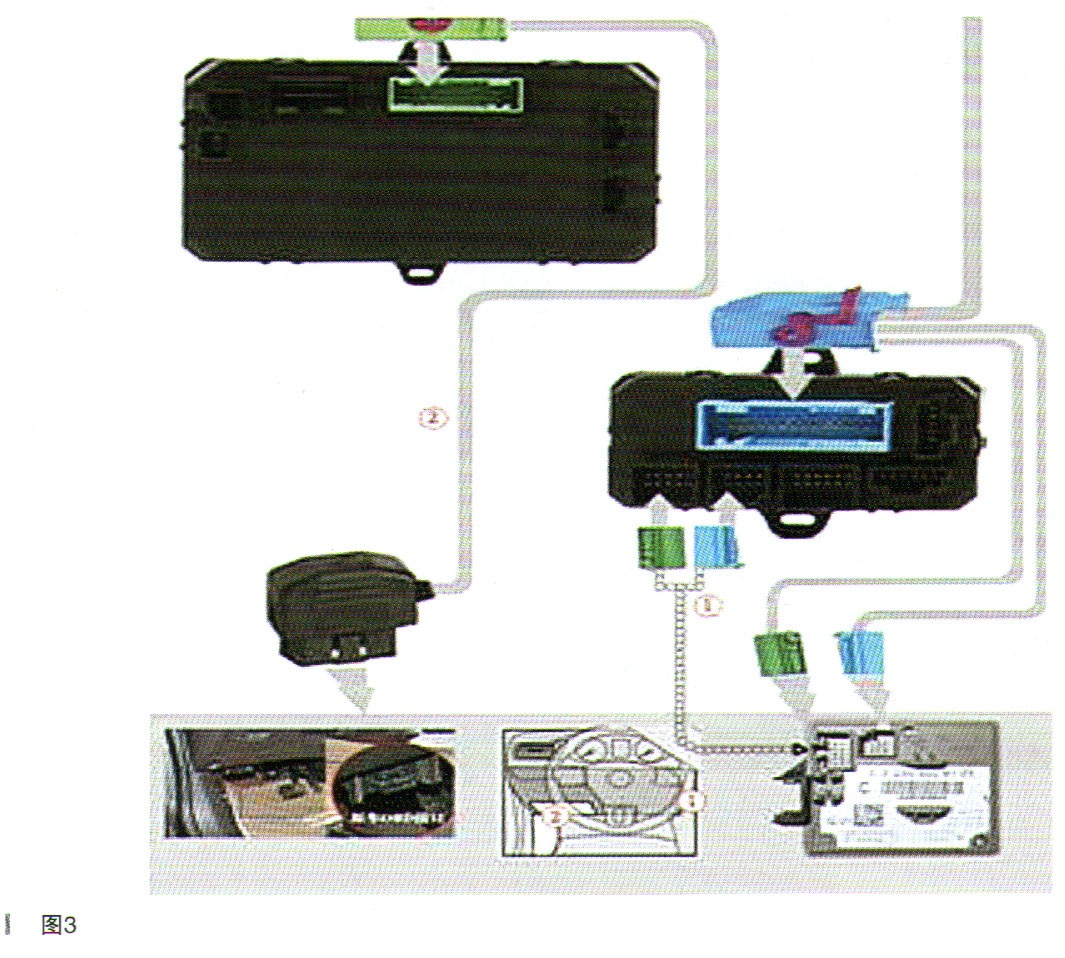

二、部件安装位置和接线示意图（如图2、图3所示）。

三、拆卸和安装步骤。

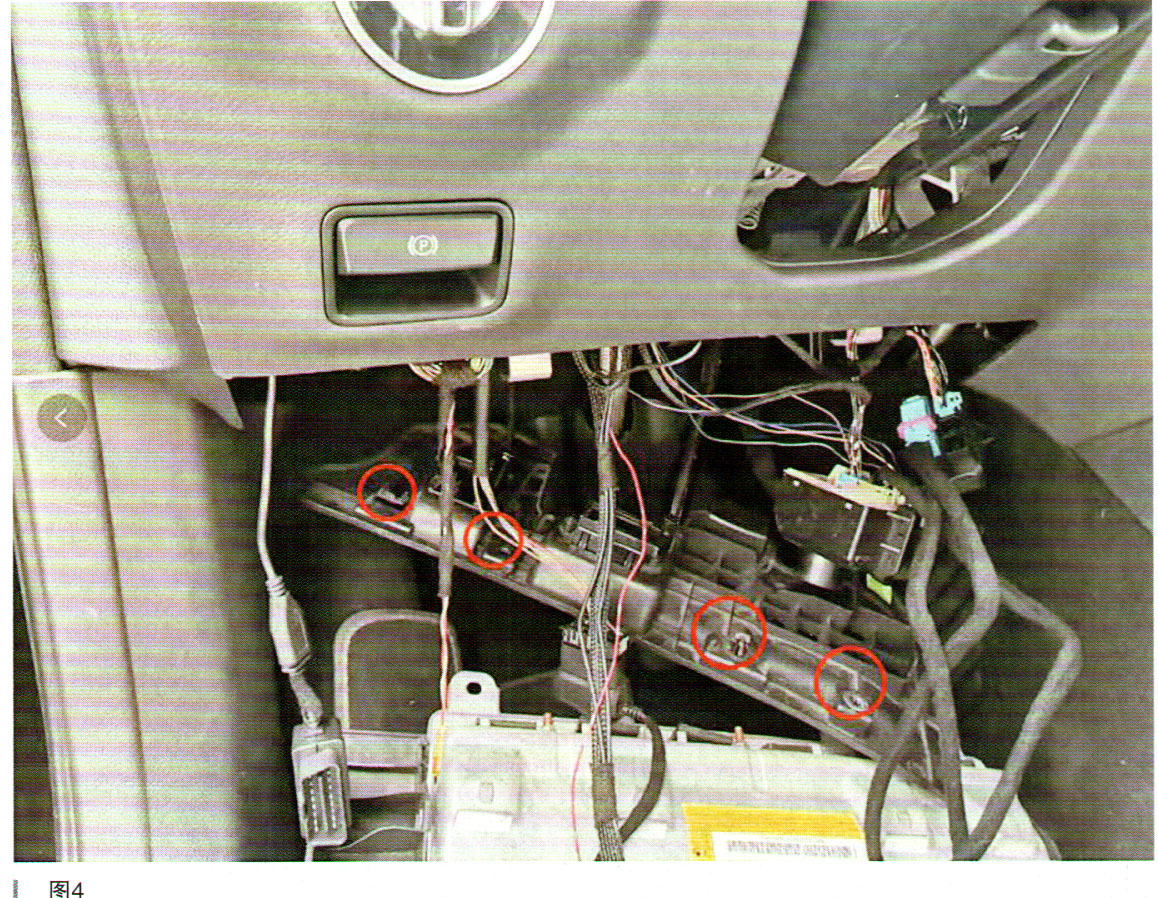

1．拆下驾驶员下护板的4个T20螺栓（如图4所示）。

2．拆卸原车钥匙点火开关EIS单元。

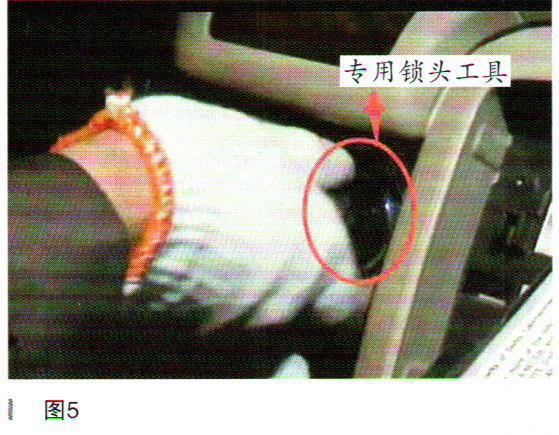

（1）用专用工具拆卸点火开关上部的螺母，如图5所示。

（2）对照维修手册拆卸转向柱总成及仪表总成，取出点火开关EIS单元。

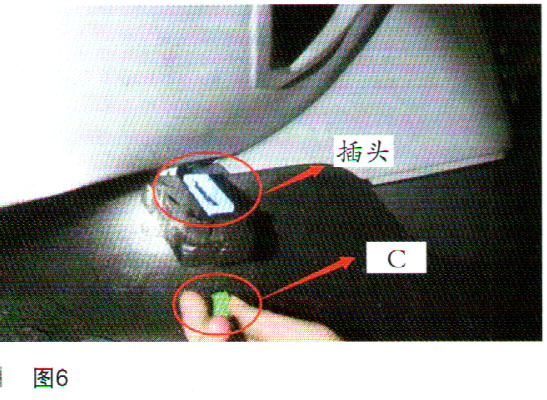

（3）用主线束及转接模块对接点火开关EIS单元，如图6所示。

3．安装天线。

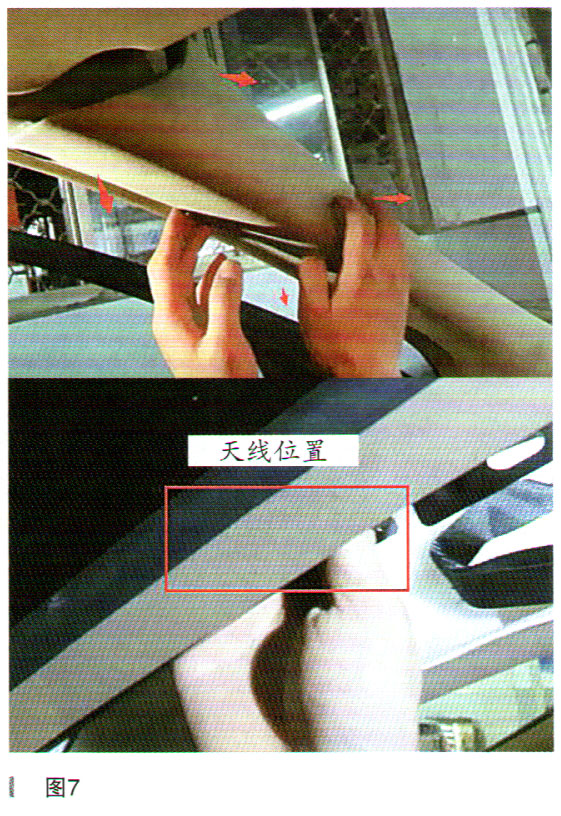

拆下左前A柱饰板，固定GPS天线，如图7所示。

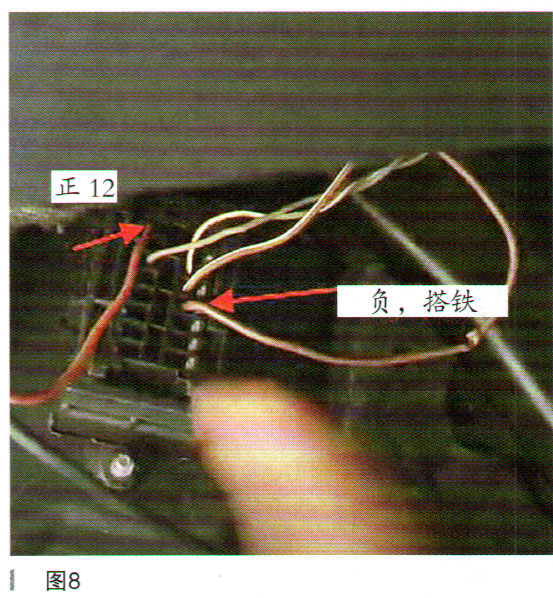

 4．安装主机和对接OBD接口，按反装顺序恢复所有部件，安装完毕，如图8所示。

 5．下载手机APP，注册和启用功能。

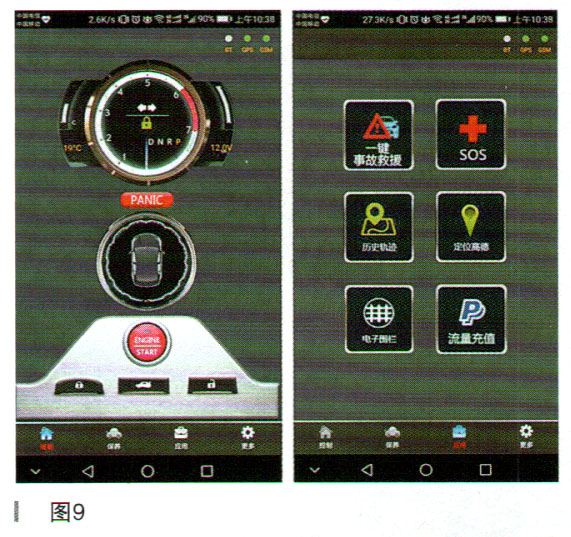

（1）调试手机及钥匙启动、熄火、锁车、解锁、开尾箱、寻车、定位等功能，如图9所示。

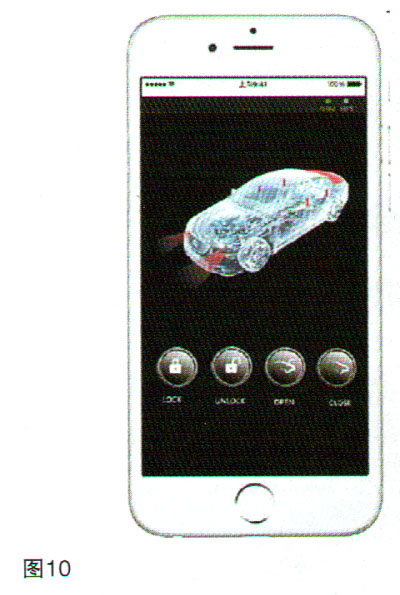

（2）车辆状态查看功能，手机监控车辆状态，如车门、车窗、尾箱、机盖、启动。回家如果忘记自己是否锁车，可以通过手机查看车辆，手机控制车辆，如图10所示。

后续功能说明：客户反映手机启动经常无反应，经与生产厂家沟通为钥匙启动一次后手机只能启动3次，属于正常现象，经客户使用一段时间，功能正常。
