奔驰E320L轿车右后车窗及遮阳帘不能升降

检修描述：一辆行驶里程约3.8万km、配备3.0T发动机、7速自动挡变速器的2015年奔驰E320L轿车。客户反映：该车正常操纵左前门及右后门升降器组合开关均不能控制右后车窗及遮阳帘升降。

故障检测：对车辆故障检查后确认故障现象与客户描述一致。用奔驰诊断仪诊断有如图1所示故障码。

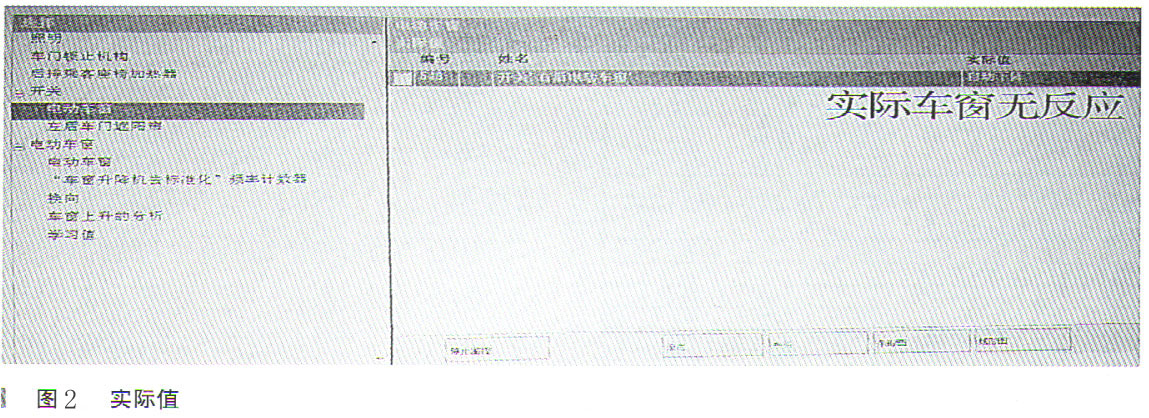

可以初步判断右后车门玻璃不能升降是因为右后车窗遮阳帘不能升降导致。诊断读取N69/4的实际值如图2所示。

当操纵左前门或右后门升降器组合开关促动右后车窗上升或下降时，实际值正常，但车窗无反应，判断N69/4能识别出车窗开关的促动信号。

拆下右后车门遮阳帘电机，同时将右后升降器组合开关与车门控制单元等相关线束插头均连接上。查询有相关电路图。

分别测量N69/4与M24/6之间的4根线的电阻均约为1Ω，判断N69/4与M24/6之间线束导通正常。分别互倒两后门升降器开关故障依旧，分别互倒两后车门控制单元故障依旧，故障均不转移，而且N69/3（左后车门控制单元）里所报故障码与之前N69/4里一致，判断此故障与右后车门升降器开关及右后车门控制单元无关。当测量M24/6的电机电阻时发现，电阻值异常不稳定，时无时有且46Ω。综合判断右后车窗遮阳帘电机损坏。

故障排除：更换右后车窗遮阳帘电机并学习后故障排除。
