检修描述：一辆行驶里程约12.7万km、的配备3.0L 272.921发动机、7速自动挡变速器的2012年奔驰C230轿车。客户反映：该车行驶中仪表显示发动机故障灯报警。

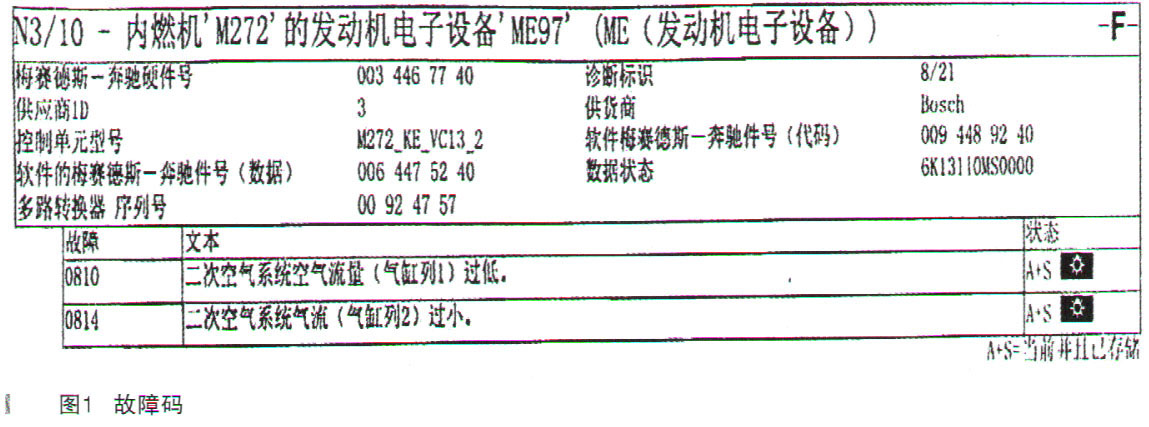

故障检测：正常启动发动机，仪表确实亮起黄色发动机故障指示灯。用奔驰诊断仪检测有如图1所示的相关故障码。
此次故障是由二次空气系统故障引起，对此故障码进行引导性故障检测。
由实际值可以看出其中有尾气催化净化器前的入值控制的实际值显示不正常（左为0.97，右为0.99，标准大于等于1.15）。拔下二次空气泵的两个出风口软管，当点击诊断仪中的 “接通”按钮时，可感觉到出风，但风量特别小。由此判断二次空气泵工作，但“功率”很小。

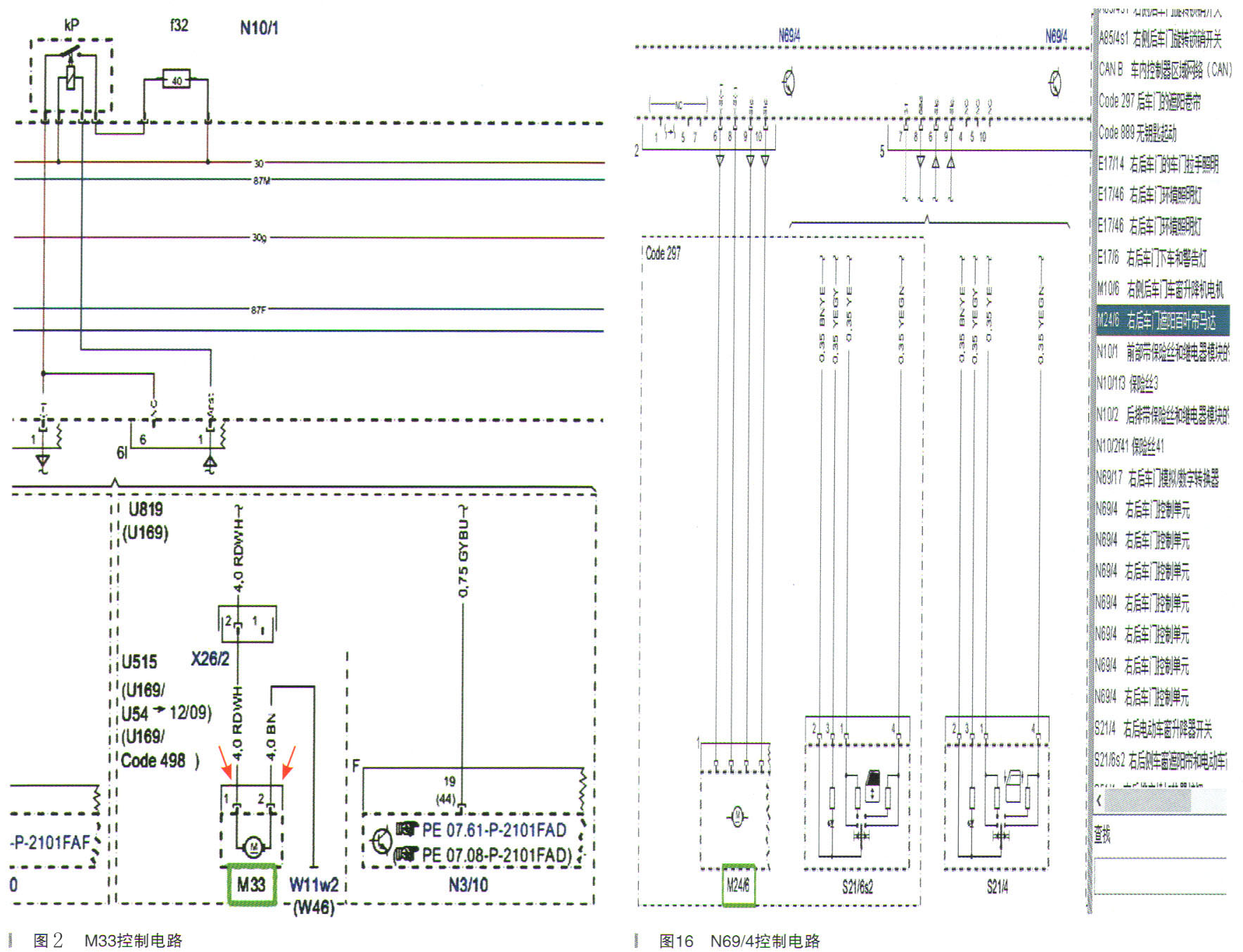

查询电路图如图2所示。
当用诊断仪促动M33（二次空气泵）时，用万用表测量图中红色剪头所示的2号、1号针脚的电压为12.4V，正常，由此判断二次空气泵M33损坏。
故障排除：更换二次空气泵及其供电继电器后；清除故障码并试车，故障不再出现。
