2024 款路虎发现运动版无法正常识别智能钥匙

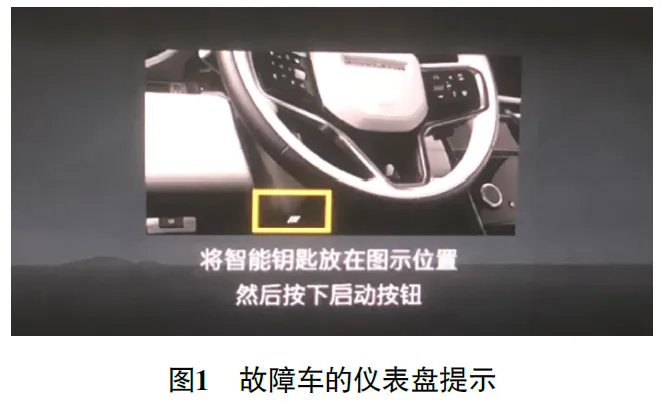

检修描述：一辆2024款路虎发现运动版，搭载2.0 L发动机，累计行驶里程约为5,000 km。车主反映，使用遥控器无法解锁车门，随后使用机械钥匙打开车门，踩下制动踏板，按压起动按钮，仪表盘提示“将智能钥匙放在图示位置，然后按下起动按钮”（图1）。采用上述应急起动方法，发动机能够起动着机。上述故障现象已出现过多次，过一段时间又会恢复正常，这次故障出现要求将车辆拖入店内进行彻底检修。

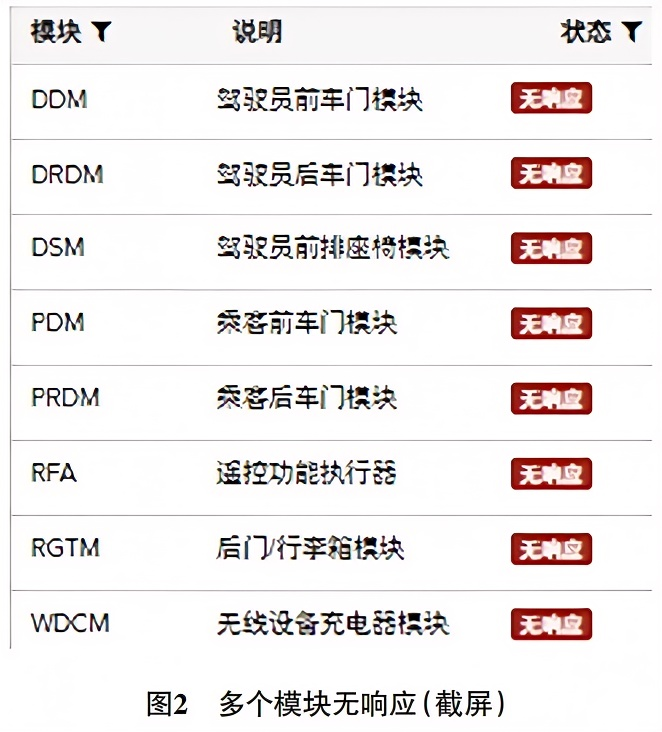

故障检测：车辆进店后进行试车，车辆一切功能又恢复正常。经过反复测试发现，起动发动机，开启暖风制热模式，并将温度调至最高，约20 min发现车窗玻璃不能升降，以及左前门饰板上的儿童锁、闭锁按键指示灯熄灭。将发动机熄火，用遥控器上锁车辆，遥控功能失效。踩下制动踏板，按压起动按钮，仪表盘出现“将智能钥匙放在图示位置，然后按下起动按钮”的提示，确认车主反映的故障现象属实。用专用故障检测仪检测，发现多个模块无响应（图2），也就是没有通信。查阅维修手册，发现没有通信的模块均位于车身CAN网络上。

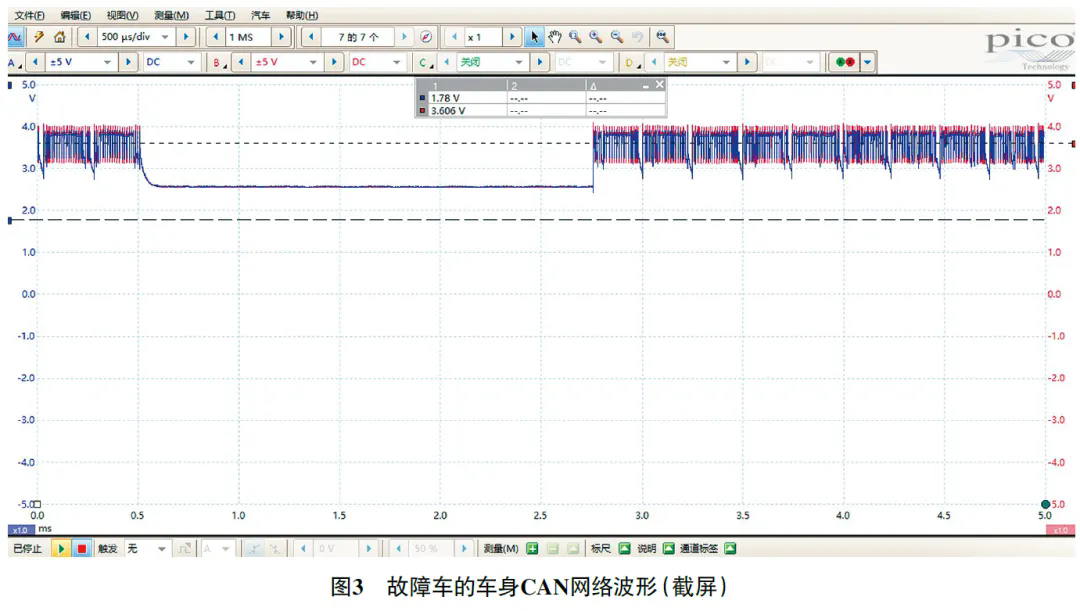

考虑多个模块同时无法通信，初步判断是网络总线故障。结合车身CAN网络电路，当故障出现时，将示波器的测试探针背插入车身控制模块导线连接器C2BP01C端子5（CAN H端子）和端子6（CAN L端子）上，测得的车身CAN网络波形如图3所示，发现CAN H波形、CAN L波形几乎重合（图3）。

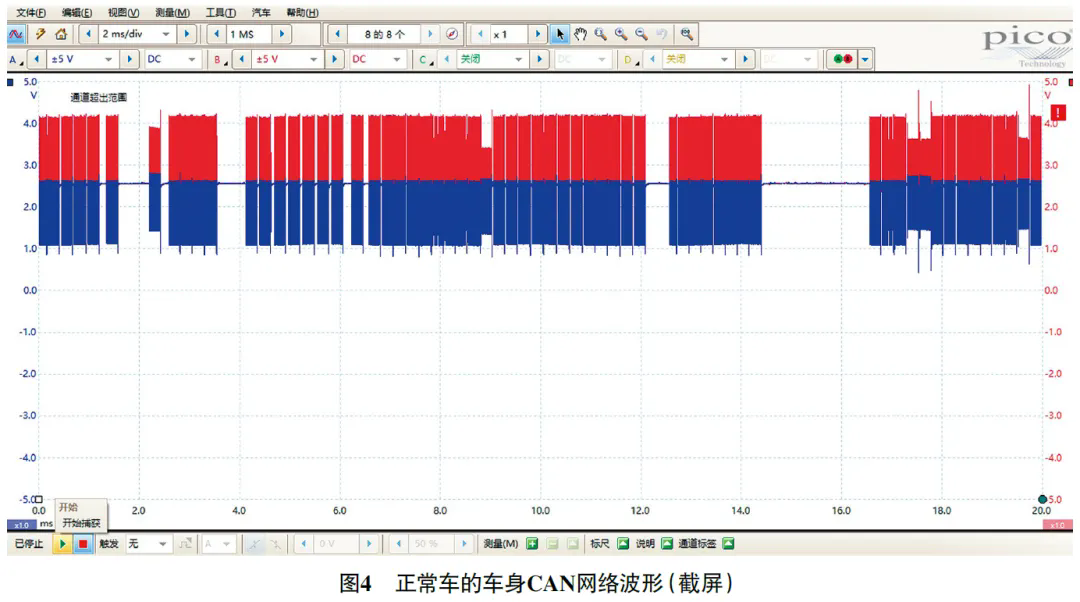

找来一辆正常车，测得正常车的车身CAN网络波形如图4所示。

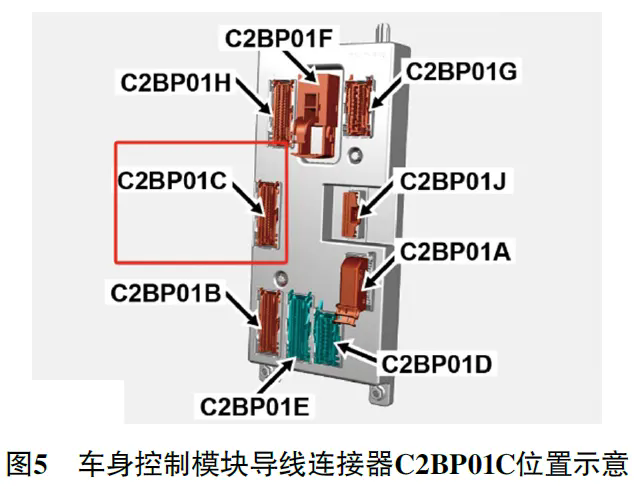

断开蓄电池负极接线柱，用万用表电阻挡测量CAN总线的电阻，约为120 Ω（需要说明的是，2024款路虎发现运动版车的电路图上没有标出两个终端电阻位于哪个模块内部，而通过查阅2022款路虎发现运动版车的电路图，发现两个终端电阻均位于车身控制模块内部），不正常（正常情况下应约为60 Ω）。此外，脱开车身控制模块导线连接器C2BP01C（图5），测得车身控制模块侧端子5与端子6之间的电阻约为120 Ω，测得车身控制模块侧端子36（CAN L端子）与端子37（CAN H端子）之间的电阻约为120 Ω，说明车身控制模块内部两个终端电阻是正常的。

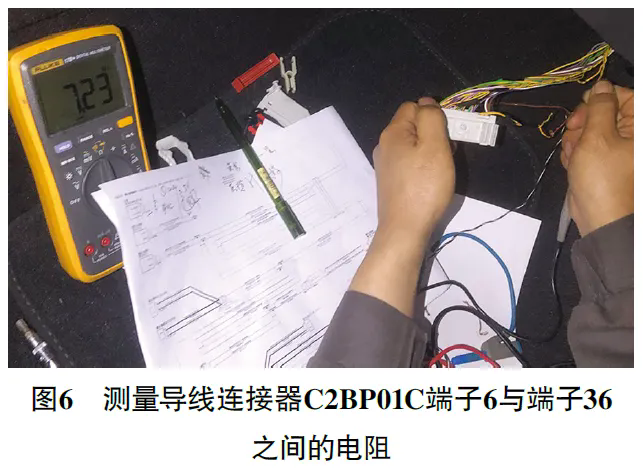

继续测量导线连接器C2BP01C端子5（CAN H端子）与端子37（CAN H端子）之间线路的电阻，约为1 Ω，正常；测得导线连接器C2BP01C端子6（CAN L端子）与端子36（CAN L端子）之间线路的电阻约为7.23 kΩ（图6），不正常，由此判断CAN L线路存在接触不良故障。

检查车身CAN网络线路，势必要拆卸车上很多部件，与车主沟通，车主也不太愿意进行大范围拆卸。考虑CAN网络上的模块都是并联的，决定先并联一根导线进行简单测试。具体是操作为，用一根导线跨接在靠近导线连接器C2BP01C端子6、端子36的连接线上试车，上述故障现象消失，由此判断该车故障的确与CAN L线路接触不良有关。

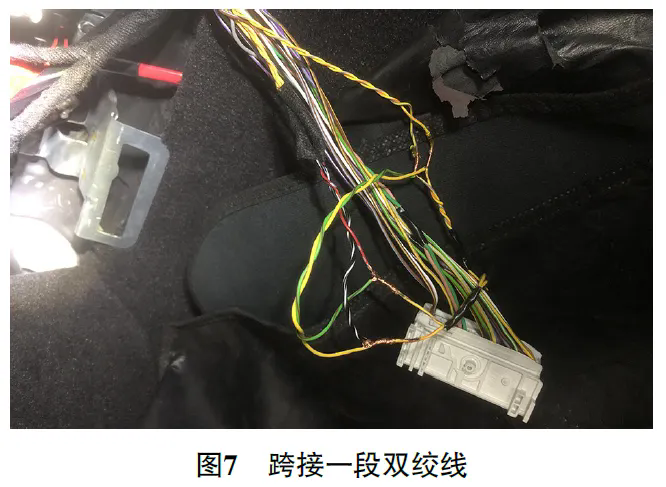

故障排除：用一段双绞线跨接在导线连接器C2BP01C端子5、端子37的连接线，以及端子6、端子36的连接线上（图7），焊接牢靠后试车，上述故障现象不再出现，于是将车辆先交还给车主。两个月后进行电话回访，车主反映车辆一切正常，至此故障排除。
