2022 款路虎卫士空调控制面板偶尔无法使用

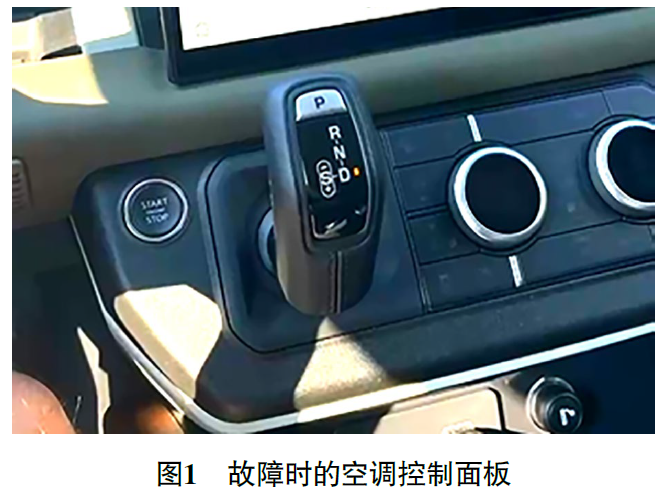

检修描述：一辆2022款路虎卫士，搭载PT306发动机，累计行驶里程约为2万km。车主反映，行驶中空调控制面板指示灯忽然不亮（图1），操控空调控制面板上的开关，没有反应；熄火15 min后重新起动发动机，又恢复正常。

故障检测：接车后试车，空调控制面板上的开关均正常（图2）。

用故障检测仪检测，在气候控制模块（HVAC）中存储有故障代码“U1008-87　专用通信网络总线（-）短接至总线（+）-信息缺失”（图3）。查看维修手册，得知需要检查空调控制面板的供电、搭铁及专用CAN总线。

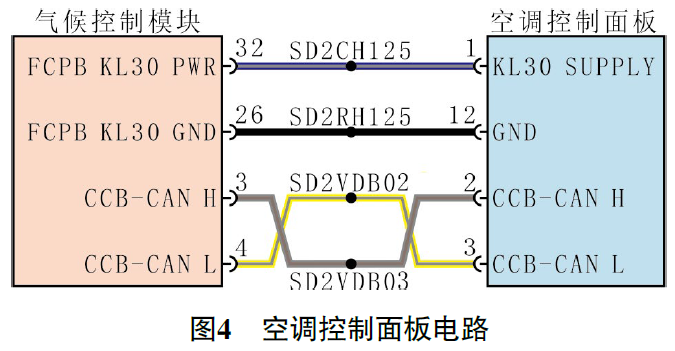

如图4所示，空调控制面板通过专用CAN总线（CCB-CAN）与HVAC通信。

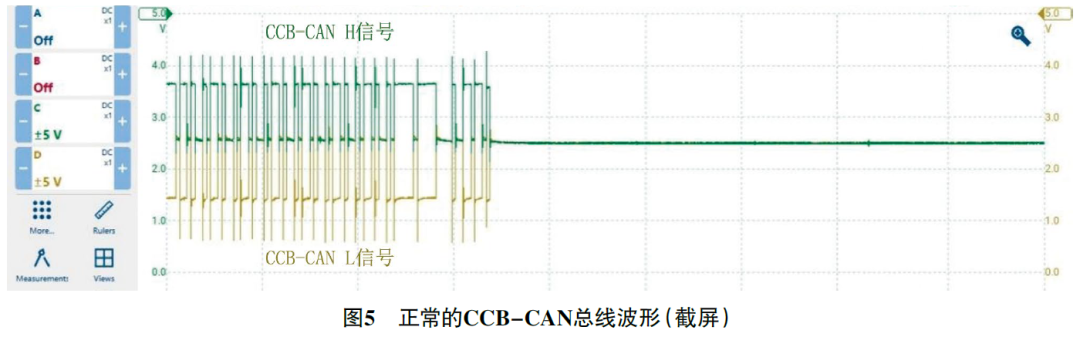

脱开空调控制面板导线连接器，端子无腐蚀、松动等现象；测量空调控制面板的供电和搭铁，均正常。用pico示波器测量CCB-CAN总线波形（图5），通信信号正常。

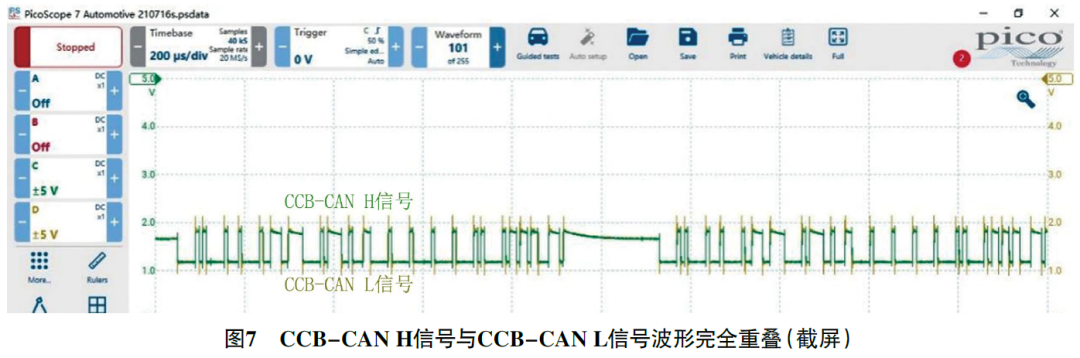

不断拉扯和振动空调控制面板与HVAC之间的线束，模拟车辆使用过程中可能出现的情况，发现在故障出现初期，CCB-CAN H信号与CCBCANL信号波形偶尔重叠（图6），此时空调控制面板指示灯仍然点亮，但操作开关没有反应；没多久空调控制面板指示灯熄灭，CCB-CAN H信号与CCB-CAN L信号波形完全重叠（图7）。

分析认为，CCB-CAN H线接触不良，偶尔发生断路。

由图4可知，空调控制面板与HVAC之间的CCBCANH线上有一个连接点SD2VDB03。剥开连接点SD2VDB03，发现存在脱焊的情况（图8）。

故障排除：重新焊接连接点SD2VDB03，并进行绝缘包裹后试车，空调控制面板指示灯点亮，且各开关功能正常。交车1个月后电话回访，车主反映车辆一切正常，故障排除。
