2007款雷克萨斯LS460近光灯不工作

检修描述：一辆2007款雷克萨斯LS460，搭载1UR发动机，累计行驶里程约为27万km。车主反映，该车2个近光灯均不工作，远光灯能正常工作。

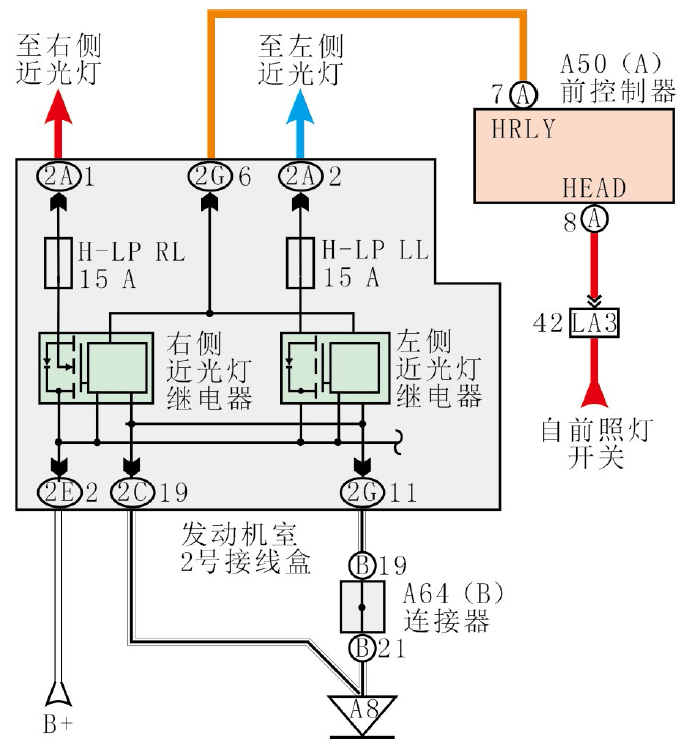

故障检测：用故障检测仪检测，无相关故障代码存储。由图1可知，前控制器接收前照灯开关的近光灯请求信号，然后控制发动机室2号接线盒（位于发动机室右前方）内的2个近光灯继电器工作，从而为近光灯供电。注意：这2个近光灯继电器为半导体继电器，集成在发动机室2号接线盒内部的电路板上。

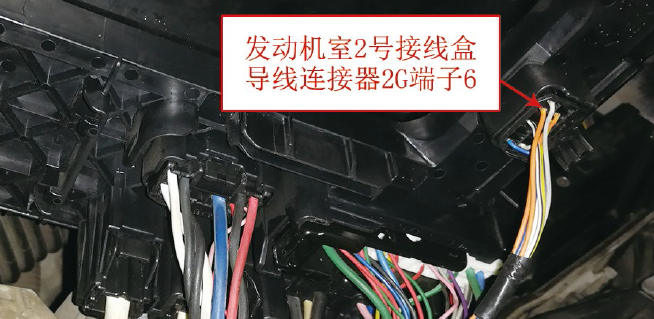

用故障检测仪读取近光灯开关数据，在自适应前照灯控制单元（AFS）中能够读取到近光灯开关接通信号，说明近光灯开关正常。从发动机室2号接线盒导线连接器2G端子6（图2）处测量近光灯的控制信号，断开近光灯开关时为12 V电压，接通近光灯开关时为搭铁信号，说明前控制器能够正常输出近光灯控制信号。

检查2个近光灯熔丝，均没有供电；检查发动机室2号接线盒导线连接器2E端子2的供电，正常；检查发动机室2号接线盒导线连接器2C端子19和导线连接器2G端子11的搭铁，也正常。诊断至此，推断发动机室2号接线盒内部电路有故障，可能的故障原因为2个近光灯继电器的共用电源或控制部分的电路有故障。

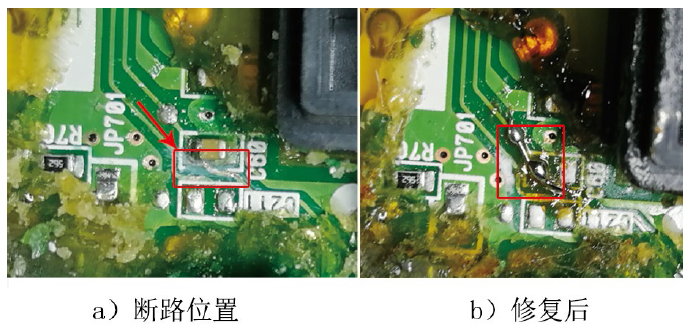

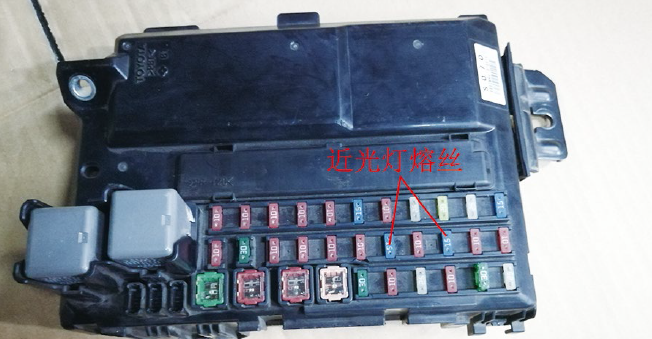

拆下发动机室2号接线盒（图3），分解后发现其内部近光灯继电器的共用控制部分电路断路（图4a）。

故障排除：修复断路的电路（图4 b）后装复试车，近光灯能够正常工作，故障排除。
