2011 款奔驰S400L HYBRID 发动机故障灯异常点亮

检修描述：一辆2011款奔驰S400L HYBRID，搭载272 974发动机和126 V高压电网系统，累计行驶里程约为29万km。车主反映，行驶中发动机故障灯异常点亮。

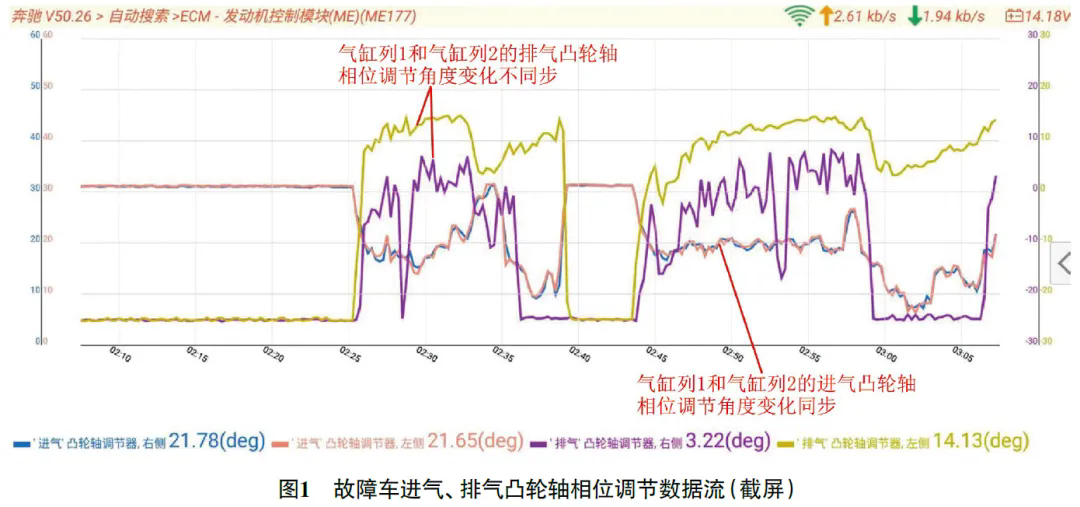

故障检测：接车后试车，组合仪表上的发动机故障灯长亮；用故障检测仪检测，发现发动机控制模块（ME）中存储有故障代码“P001500 排气凸轮轴（缸组1）调节执行过晚”“P001464 排气凸轮轴（缸组1）位置偏离额定值。存在一个不可信信号”；记录并清除故障代码，故障代码可以清除，且发动机故障灯熄灭；原地试车，故障未再出现；进行路试，加速时故障再现，且故障代码P001500和P001464再次存储。继续路试，观察进气、排气凸轮轴相位调节数据流（图1），发现加速时进气、排气凸轮轴相位开始调节，气缸列1和气缸列2（坐在驾驶室看向发动机室，右侧气缸为气缸列1，左侧气缸为气缸列2）的进气凸轮轴相位调节角度变化一直同步，而气缸列1和气缸列2的排气凸轮轴相位调节角度变化不同步，气缸列2（左侧气缸）排气凸轮轴相位调节角度较大，且波动较小，而气缸列1（右侧气缸）排气凸轮轴相位调节角度较小，且波动较大，由此推断气缸列1排气凸轮轴相位调节不到位，可能的故障原因有：气缸列1排气凸轮轴相位调节电磁阀损坏；气缸列1排气凸轮轴相位调节阀阀芯卡滞；气缸列1排气凸轮轴链轮损坏；机油油路局部堵塞，导致气缸列1排气凸轮轴链轮调节腔中的机油压力不足；相关线路故障；发动机控制模块故障。

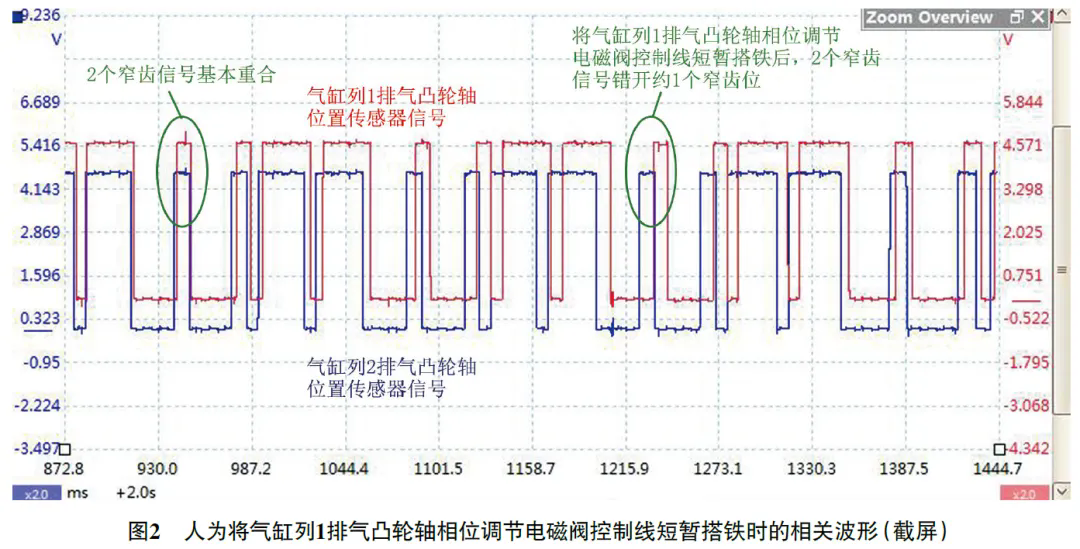

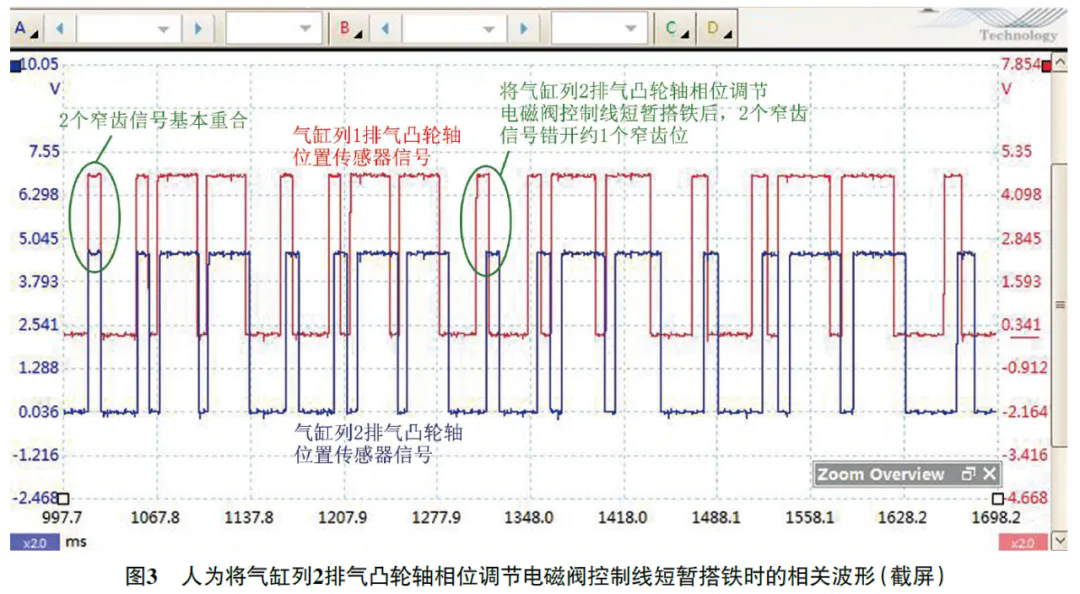

怠速时人为将气缸列1排气凸轮轴相位调节电磁阀控制线短暂搭铁，发现气缸列1排气凸轮轴位置传感器信号右移了约1个窄齿位（图2），约40°曲轴转角；人为将气缸列2排气凸轮轴相位调节电磁阀控制线短暂搭铁，发现气缸列2排气凸轮轴位置传感器信号也右移了约1个窄齿位（图3），约40°曲轴转角。

对比两列气缸的测试结果可知，在人为控制的情况下，气缸列1排气凸轮轴相位调节与气缸列2一样，能够达到最大调节角度（约40°曲轴转角），由此初步排除气缸列1排气凸轮轴相位调节电磁阀、阀芯、链轮及机油油路存在故障的可能，怀疑气缸列1排气凸轮轴相位调节电磁阀控制信号异常。

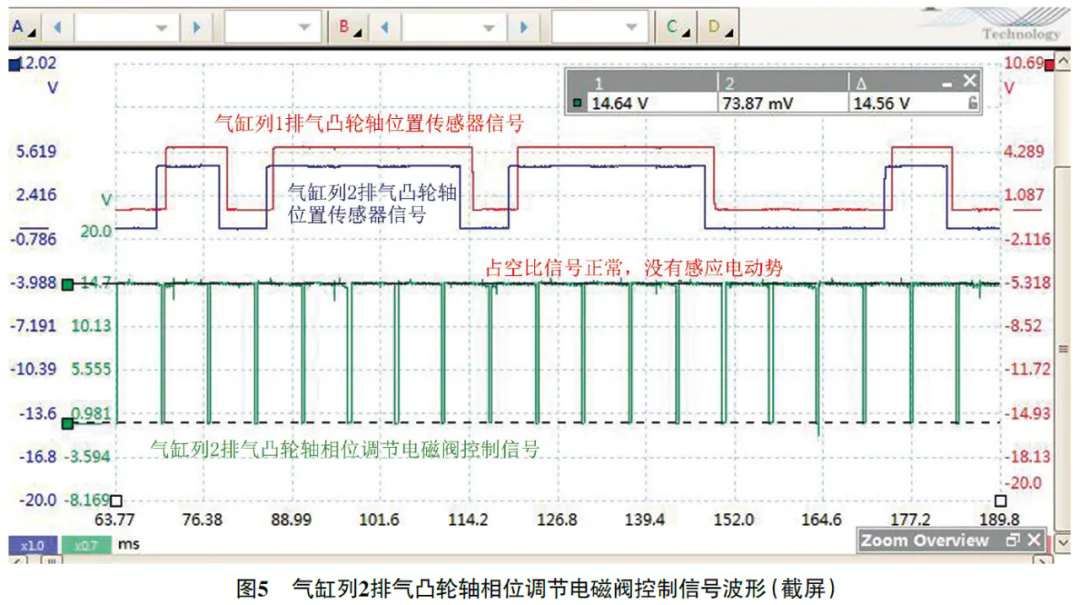

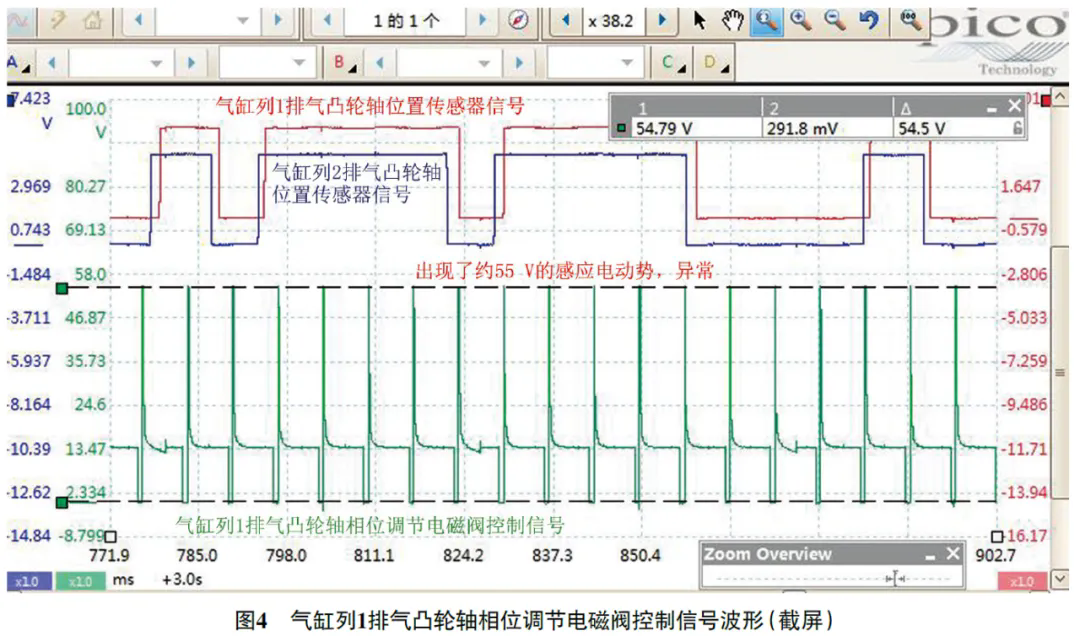

测量气缸列1和气缸列2的排气凸轮轴相位调节电磁阀控制信号波形（图4、图5），对比可知，气缸列1排气凸轮轴相位调节电磁阀控制信号由低电位变为高电位时出现了约55 V的感应电动势，异常。

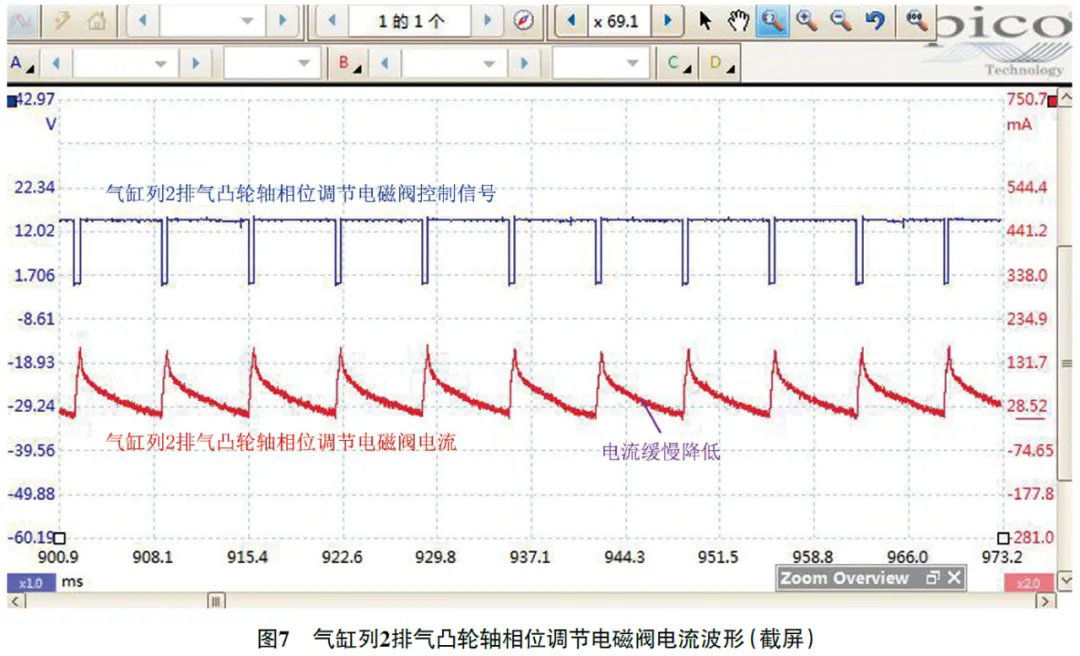

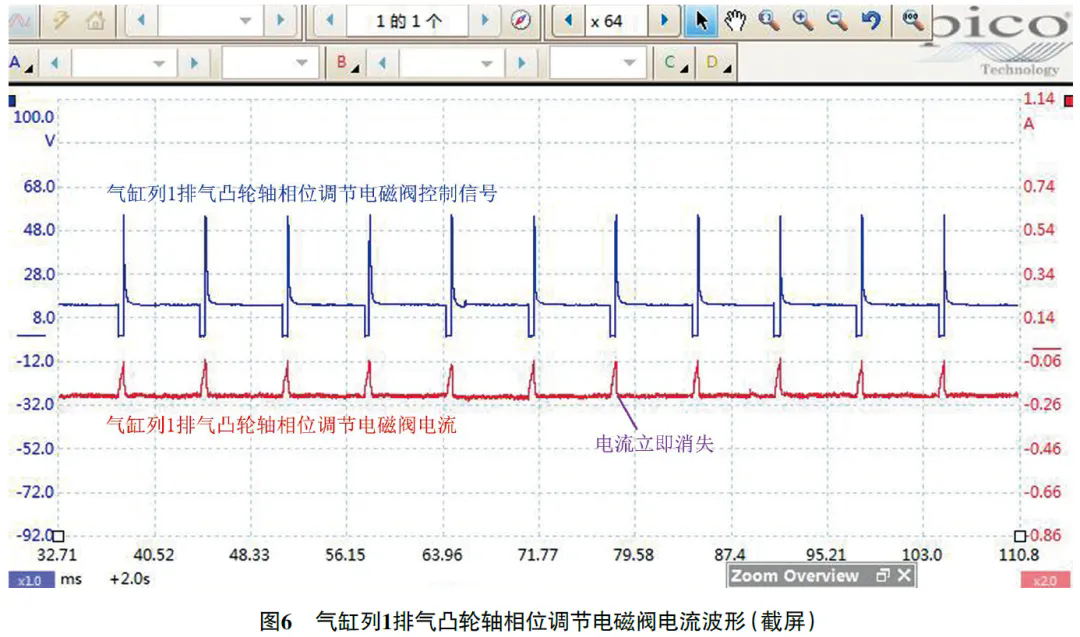

测量气缸列1和气缸列2的排气凸轮轴相位调节电磁阀电流波形（图6、图7），对比可知，气缸列2排气凸轮轴相位调节电磁阀控制信号由低电位变为高电位时对应的电流是缓慢降低至0 A的，而气缸列1排气凸轮轴相位调节电磁阀控制信号由低电位变为高电位时对应的电流会快速降低至0 A，由此推断发动机控制模块内部的续流电路损坏，无法通过占空比信号精确控制气缸列1排气凸轮轴相位调节阀阀芯位置，以致气缸列1排气凸轮轴相位调节不到位。

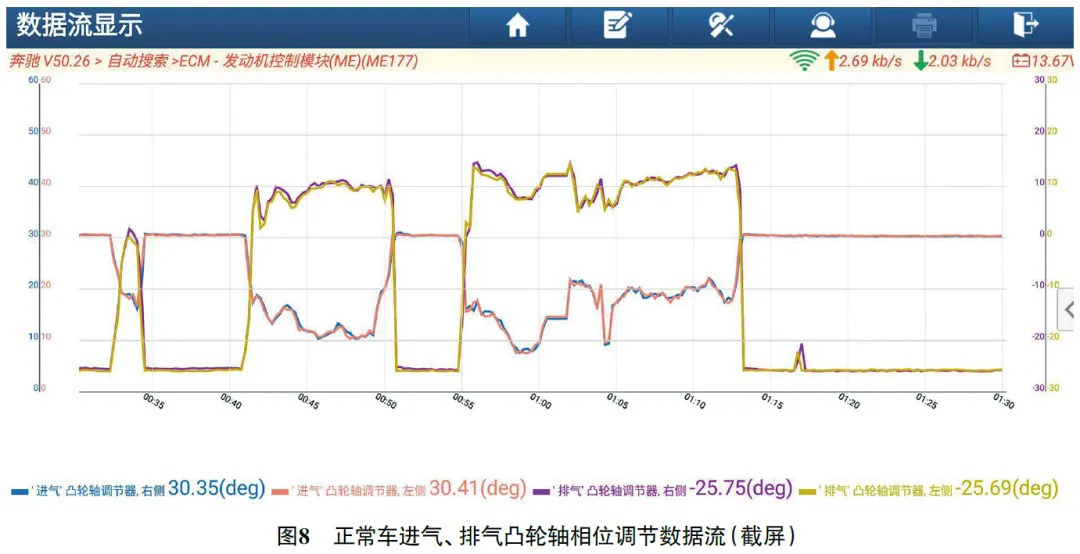

故障排除：更换发动机控制模块后路试，发动机故障灯未再异常点亮，再次读取进气、排气凸轮轴相位调节数据流（图8），发现加速时气缸列1和气缸列2的进气、排气凸轮轴相位调节角度变化均同步，故障排除。
