检修描述:一辆2012款捷豹XJ,搭载3.0T发动机(型号为306PS),累计行驶里程约为14.7万km。车主反映,发动机怠速轻微抖动,感觉不舒服,为此先后更换过火花塞、点火线圈、喷油器及氧传感器等,但故障依旧。

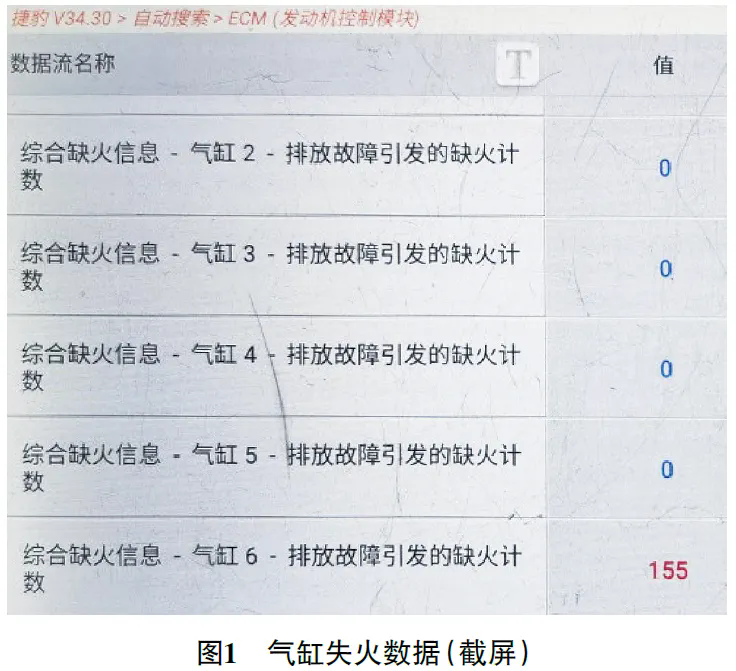

故障检测:接车后试车,发动机怠速轻微抖动,组合仪表上无故障灯点亮。用故障检测仪检测,发动机控制模块(ECM)中无故障代码存储;读取气缸失火数据(图1),发现气缸6的失火计数在不断增加,其他气缸的失火计数均为0次。

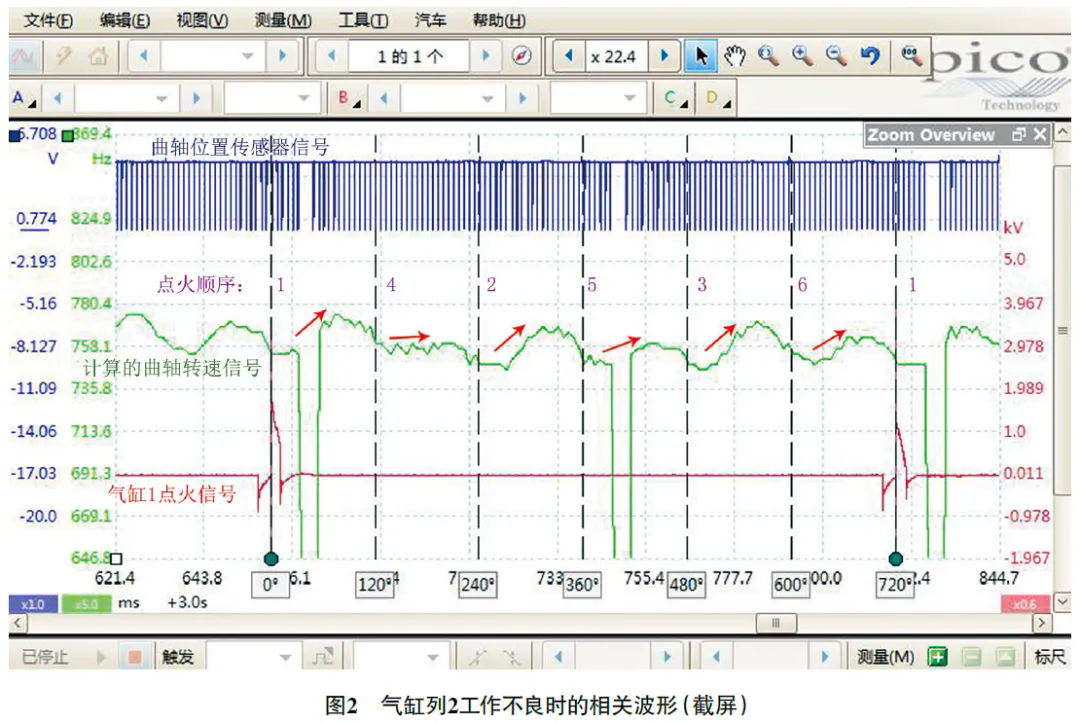

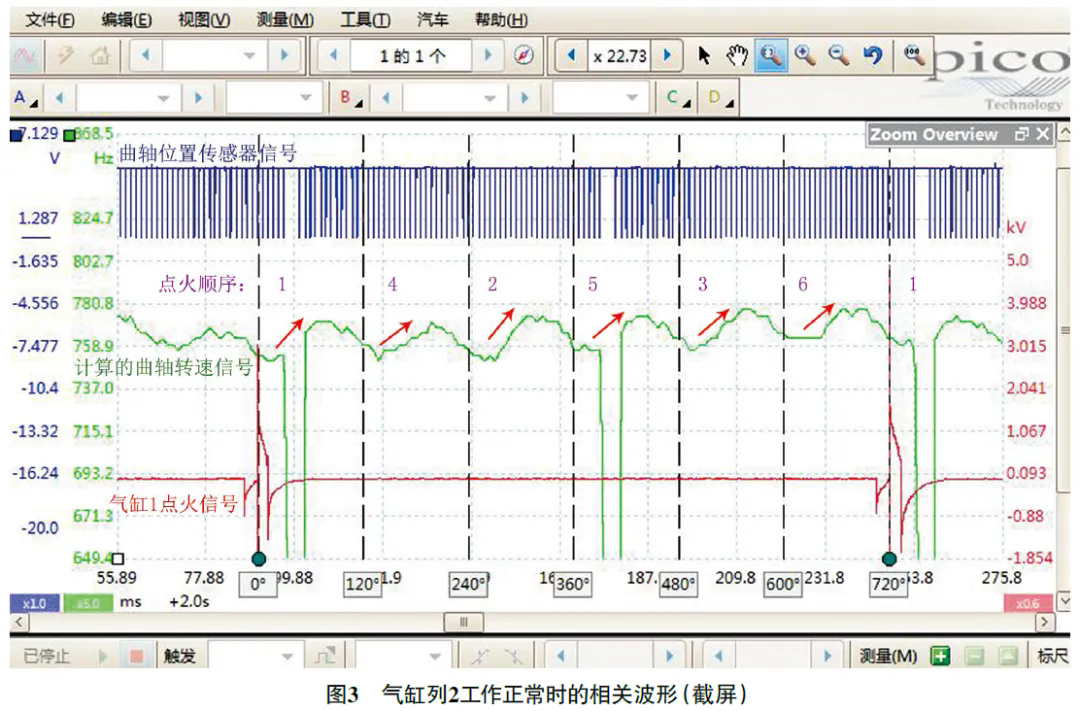

用pico示波器测量发动机怠速时的曲轴位置传感器信号和气缸1点火信号波形(图2、图3),发现气缸列2(气缸4、气缸5及气缸6)点火之后的曲轴加速度偶尔比气缸列1(气缸1、气缸2及气缸3)点火之后的曲轴加速度要小,由此推断气缸列2偶尔工作不良。

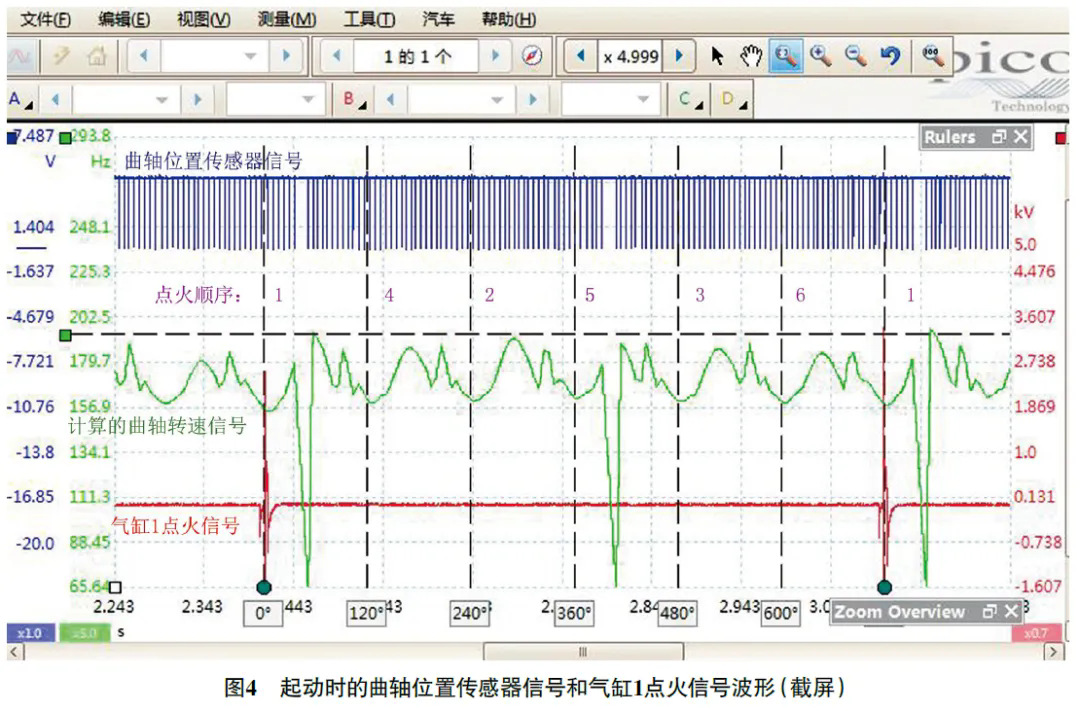

拔下燃油泵供电熔丝,用pico示波器测量起动时的曲轴位置传感器信号和气缸1点火信号波形(图4),发现气缸列2点火之后的曲轴加速度比气缸列1点火之后的曲轴加速度要小,且气缸6最明显,由此推断气缸列2的气缸压力不足,怀疑气缸列2的配气正时存在偏差。

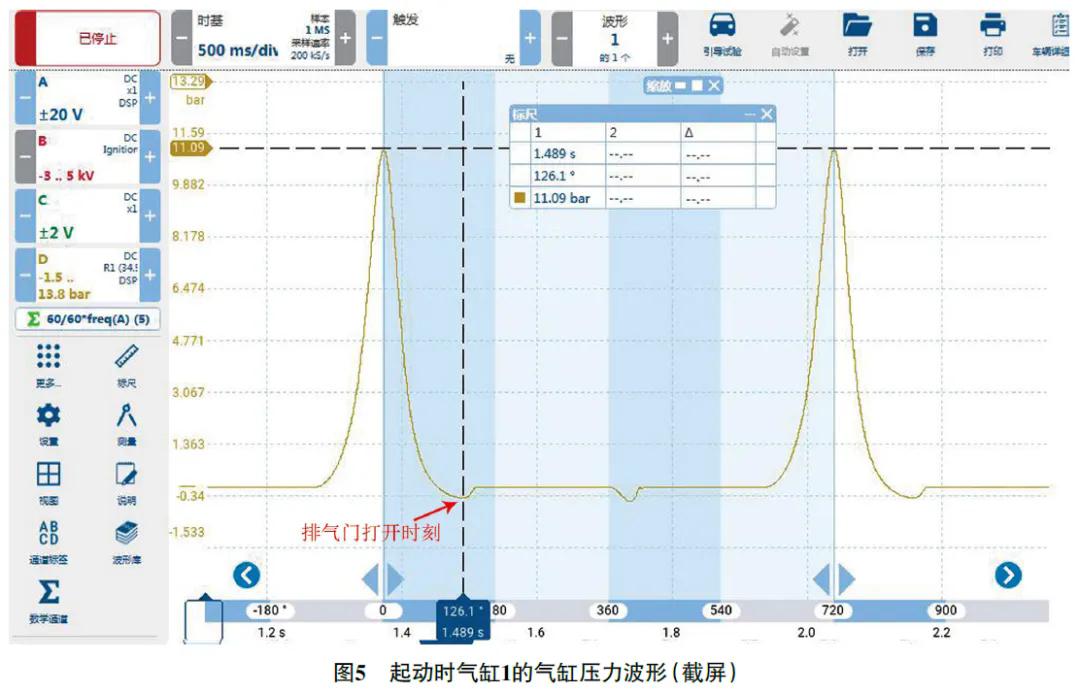

用压力传感器测量起动时气缸1和气缸4的气缸压力波形(图5、图6),分析可知,气缸1的气缸压力约为11.1 bar(1 bar=100 kPa),气缸1的排气门打开时刻约为下止点前54°(180°-126°=54°)曲轴转角;气缸4的气缸压力约为10.3 bar,气缸4的排气门打开时刻约为下止点前43°(180°-137°=43°)曲轴转角;两者相差了约11°曲轴转角,异常,这验证气缸列2的配气正时确实存在偏差。
故障排除:按照维修手册重新校对发动机正时(注意:凸轮轴要定位好;正时链条要涨紧;正时链条涨紧后才能紧链轮螺栓)后试车,发动机怠速运转平稳,故障排除。
